Электролаборатория кабельная передвижная “КАЭЛ-3″

Электролаборатория кабельная передвижная “КАЭЛ-3″

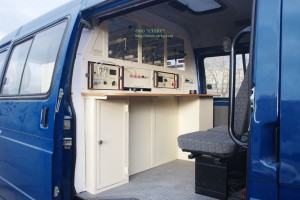

Электролаборатория кабельная передвижная “КАЭЛ-3″ смонтирована в фургоне автомобиля и предназначена для:

• испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
• прожига дефектной изоляции кабелей с последующим дожигом ее;
• определения трассы кабельных линий;
• топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
• определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении. Условия эксплуатации: • диапазон температур окружающего воздуха – от минус 20 до +40 оС; • относительная влажность воздуха при температуре 25 оС – до 80 %;
• атмосферное давление – 650 – 800 мм. рт. ст.
• Питание КАЭЛ-3 производится от промышленной однофазной сети 220В, 50 Гц . Допускается питание от автономного генератора электроснабжения мощностью не менее 2,2 кВА или от сети ~220В с изолированной нейтралью.
• Для полной реализации возможностей КАЭЛ-3 мощность генератора должна быть не менее 25 кВА.





Технические характеристики КАЭЛ-3:

  • Питание – однофазная сеть переменного тока частотой 50±2 Гц, напряжением 220±20В;
  • Потребляемый ток – не более 60 А;
  • В КАЭЛ-3 обеспечивается измерение высокого постоянного напряжения и переменного напряжения;
  • Относительная погрешность измерения высокого напряжения – не более 3%;
  • Длина сетевого присоединительного кабеля на барабане – 30 м, сечение – 8 мм2, тип кабеля – КГ4х4;
  • Длина провода защитного заземления на барабане – 30 м, сечение -10 мм2 , тип – ПМЛ;
  • Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах – по 30м, сечение – 3,5 мм2 ;
  • Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением – 30 м;
  • Занимаемая площадь в плане – 1,8х3,0 м;
  • Масса оборудования – не более 500 кг;
  • Обслуживающий персонал – 2 оператора (не менее);
  • Срок службы лаборатории – 10 лет.



В стандартную комплектацию КАЭЛ-3 входит:

  • Блок высоковольтных испытаний БВИ-60/50-М5;
  • Блок прожига БПР-25/8;
  • Генератор акустики ГАУВ – 6-05;
  • Генератор звуковых частот ГЗЧ-2500;
  • Приемник  П-806.

Общие технические данные оборудования, входящее в комплектацию в КАЭЛ-3:



БЛОК ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ БВИ-60/50-М5:

  • Наибольшее выпрямленное напряжение в продолжительном режиме – 60кВ
  • Наибольший рабочий ток при выпрямленном напряжении, среднее значение – 50 мА;
  • Наибольшее переменное напряжение, действующее значение – 50 кВ;
  • Наибольший рабочий ток при переменном напряжении (действующее значение) – 50 мА.

БЛОК ПРОЖИГА БПР-25/8:

  • Максимальное выходное напряжение в режиме холостого хода – 20 кВ;
  • Минимальное выходное напряжение в режиме холостого хода – 1 кВ;
  • Количество ступеней прожига – 6;
  • Максимальный ток блока прожига в режиме короткого замыкания – не менее 8 А;
  • Максимальное напряжение дожига в режиме холостого хода – 500 В;
  • Максимальный ток дожига в режиме короткого замыкания – не менее 16 А;
  • Потребляемая мощность блока прожига – не более 18 кВА;
  • Мощность, отдаваемая в нагрузку – не менее 8,5 кВА;
  • Режим работы блока прожига – длительный.

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 6-05

  • Емкость накопителя – 5 мкФ;
  • Максимальное выходное напряжение – 30 кВ;
  • Максимальная энергия импульса разряда – 2200 Дж;
  • Режимы работы:
    - ручной;
    - автоматический с частотой следования импульсов разряда 0,4 Гц.

ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗЧ-2500

  • Выходная мощность в согласованном режиме – 2500 Вт;
  • Максимальное выходное напряжение холостого хода – 300 В;
  • Максимальный выходной ток – 80 А; Частота генерации – 1024/2048 Гц;
  • Частота. модуляции – 1,5-3 Гц; Количество ступеней согласования с нагрузкой – 12;
  • Диапазон сопротивления нагрузки – 0,5-100 Ом;
  • Питание – однофазная сеть переменного тока 220±22В, 50±2 Гц;
  • Потребляемая мощность – не более 3000 Вт.

ПРИЕМНИК П-806:

  • Частоты настройки – 1024±2 и 2048±4 Гц;
  • Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ – не более 50 мкА / м;
  • Нагрузка – головные телефоны сопротивлением – 16-100 Ом;
  • Номинальное напряжение питания – 5 В;
  • Потребляемый ток – 30-130 мА;
  • Продолжительность работы без подзарядки – 15 – 50 час;
  • В приемнике имеется возможность оперативного контроля уровня заряда аккумуляторов и величины входного сигнала.

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
Запрещается эксплуатация КАЭЛ-3 во взрывоопасных средах!

«Руководство по эксплуатации “Электролаборатория передвижная “КАЭЛ-3″»
