Датчик утечки на землю типа ДУЗ-1

Датчик утечки на землю типа ДУЗ-1 предназначен для измерения величины активного сопротивления изоляции на землю двигателя и питающего кабеля, а также передачи информации о сопротивлении в аппарат защиты двигателя.

Датчик ДУЗ-1 работает в комплекте с аппаратом защиты двигателя АЗД-К (АЗД-К2) и блоком индикации БИ-К.

Структура условного обозначения

Д — датчик;

У — утечки;

З — на землю;

1 — первая модификация.

Условия эксплуатации

• температура окружающей среды от –5°С до +50°С;
• относительная влажность при температуре +32±2°С 98±2%.

Функции

ДУЗ-1 в комплекте с аппаратом защиты АЗД-К (АЗД-К2) и блоком индикации БИ-К производит мониторинг сопротивления изоляции защищаемого двигателя и питающего кабеля (при отключенном состоянии двигателя), выдачу информации о величине сопротивления изоляции на цифровой дисплей блока индикации и блокировку включения двигателя при снижении сопротивления изоляции ниже заданного значения.

Конструкция

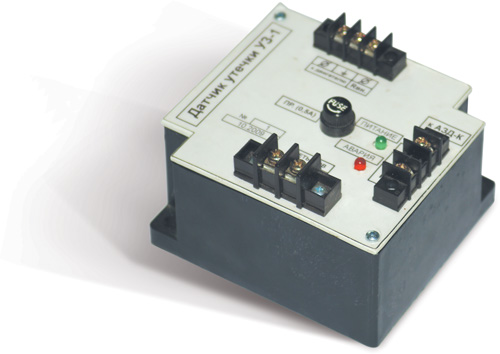

Конструктивно датчик выполнен в пластмассовом корпусе. На крышке расположены клеммы цепей питания, цепей измерения сопротивления и цепей подключения к аппарату АЗД-К (АЗД-К2), а также светодиодные индикаторы нормального и аварийного состояния датчика.

ДУЗ-1 соединяется с аппаратом защиты по двухпроводной линии связи.

Технические характеристики

Гарантия изготовителя

Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.

Комплектность поставки

аппарат ДУЗ-1;

руководство по эксплуатации — паспорт (объединенный документ).

Примеры заказа

Датчик утечки на землю ДУЗ-1 с напряжением питания:

220 В;

110 В;

380 В.

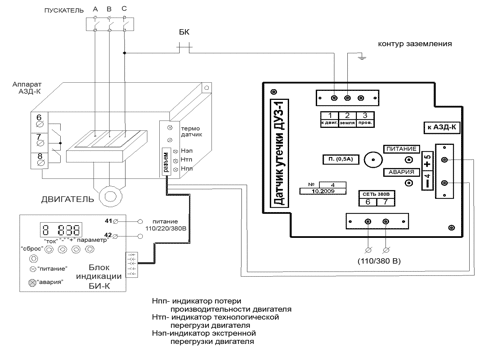

Схема подключения ДУЗ-1 к аппарату АЗД-К с блоком индикации БИ-К
