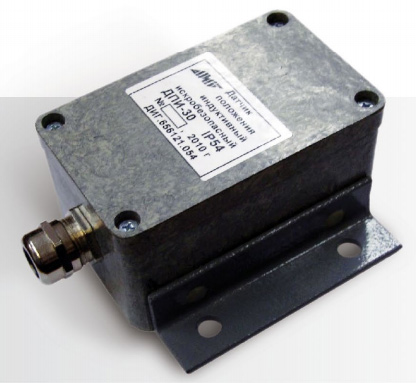

ДАТЧИК ПОЛОЖЕНИЯ ИНДУКТИВНЫЙ ТИПА ДПИ

Датчик предназначен для бесконтактного определения конечных положений движущихся элементов систем автоматизации технологического процесса. Может применяться в подземных выработках шахт, опасных по газу (метану) и угольной

пыли.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ДПИ – ХХ У5

Д – датчик;

П – положения;

И – индуктивный;

ХХ – расстояние срабатывания, мм;

У – климатическое исполнение по ГОСТ 15150–69;

5 – категория размещения по ГОСТ 15150–69.

Пример заказа устройства ДПИ–30 У5, ДИГ.656121.054».

ФУНКЦИИ

Датчик имеет чувствительный элемент в виде катушки индуктивности с открытым в сторону активной поверхности магнитопроводом. Перед активной поверхностью датчика образуется электромагнитное поле. При внесении металлического объекта в это поле, коммутационный элемент переключается.

Характеристики

Номинальное расстояние срабатывания, мм - 30

Номинальное напряжение DC, В - 10–30

Номинальный ток через коммутационный элемент, А - 0,2

Температура окружающей среды, °С  -  –20…+65

Степень защиты от воздействий окружающей среды IР66
