Датчик давления типа ДДИ Х У5

Блок датчика давления ДДИ предназначен для измерения давления рабочего тела в гидравлических и пневматических сетях. Основой датчика давления является керамический измерительный элемент, размещенный в оболочке из нержавеющей стали. Сигнал измерительного элемента преобразуется встроенной в блок датчика давления электронной схемой в выходной токовый сигнал.

Структура условного обозначения ДДИ Х У5

Д – датчик

Д – давления

И – искробезопасный

X– исполнение датчика

У5 – климатическое исполнение

Типоисполнения датчика

Условия эксплуатации

•  температура окружающего воздуха от плюс 5^о С до плюс 35^о С;
• верхнее значение относительной влажности воздуха (98 ± 2) % при температуре окружающей среды плюс 35^о;
•   запыленность окружающей атмосферы не более 1200 мГ/м³.

Исполнение по взрывозащите – Ро Иа.

Конструкция

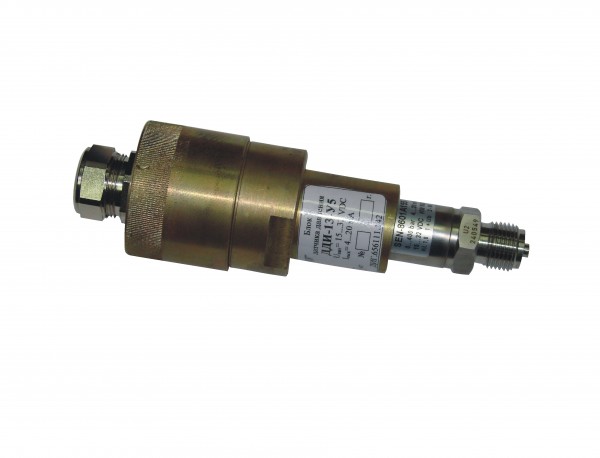

Блок датчика давления представляет собой цилиндрическую металлическую конструкцию, подключаемую к гидропневмосистеме с помощью резьбового соединения.

Конструкция состоит из втулки со встроенным измерительным элементом и контактным блоком, служащего для подключения кабельных жил. Внутренняя часть втулки закрыта крышкой с кабельным вводо. Измерительный элемент во втулке корпуса залит эпоксидным компаундом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
