Цифровые автоматические регуляторы возбуждения для синхронных электродвигателей ЦРВД-Б

Цифровые автоматические регуляторы возбуждения для синхронных электродвигателей ЦРВД-Б
Цифровые автоматические регуляторы возбуждения для синхронных электродвигателей ЦРВД-Б

Цифровые автоматические регуляторы возбуждения синхронных электродвигателей типа ЦРВД-Б предназначен для работы в бесщеточных системах возбуждения синхронных двигателей мощностью от 0,8 до 12,5 МВт...

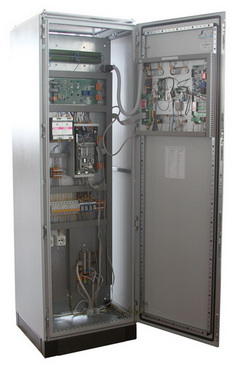

ЦРВД открытый

Области применения

Для возбуждения и управления двигателями:

- насосно-перекачивающих станций водоканалов и очистных сооружений;

- компрессорных станций, предназначенных для получения сжатого воздуха на предприятиях металлургического комплекса;

- для управления электроприводами нефтяных насосов и газовых компрессоров на компрессорных станциях магистральных нефте- и газопроводов,

- газовых компрессоров химических производств,

- водяных насосов для поддержания пластового давления при добыче нефти;

Для модернизации существующих систем возбуждения (типа БВУ, ТЕ8, ВТЕ, ТВ, ТПЕ 10 и других).



Преимущества применения ЦРВД



  • оптимизация режимов работы двигателя,
  • снижение потребления электроэнергии из сети и потерь в электродвигателях,
  • высокая надежность (защита от нерасчётных режимов работы, защита от неправильных действий персонала, автоматический переход на резервный регулятор),
  • совершенные законы регулирования,
  • повышение надежности и срока службы синхронных двигателей,
  • снижение эксплуатационных расходов.





Параметры

ЦРВД-Т

ЦРВД-Б



Предназначен для работы в

щеточных системах возбуждения синхронных двигателей мощностью до 12,5 МВт

бесщеточных системах возбуждения синхронных двигателей мощностью до 30 МВт



Мощность, потребляемая Регулятором по цепям питания

не более 100 Вт

не более 270 Вт



Ряд номинальных значений напряжений, В

36, 48, 60, 75, 115, 150, 230




Форсировка напряжения возбуждения

1,4 – 2,4

-



Максимальное напряжение на обмотке возбуждения, В, не более

-

150



Номинальный ток возбуждения, формируемый Регулятором

320 А

-



Максимальный ток, подаваемый на обмотку возбуждения возбудителя

-

не более 8 А



Сопротивление изоляции токоведущих частей цепей 220В относительно корпуса и между цепями, не связанными электрически между собой, Мом, не менее

20

20



Регулятор обеспечивает работоспособность интерфейсов и каналов связи с системами диспетчерского управления по:

- интерфейсу RS-232/485, протокол Modbus/RTU; -каналу связи Ethernet, TCP/IP.





Время гашения поля (развозбуждения) синхронного двигателя при нормальных и аварийных отключениях не превышает

0,5 с

0,5 с



По уровню создаваемых радиопомех относится к группе

А класс 1 по ГОСТ Р 51318.22-99





Сохраняет работоспособность при круглосуточной работе в следующих условиях:






температура окружающего воздуха

от +5 до +40 °С

от +5 до +40 °С



высота над уровнем моря

не более 1000 м

не более 1000 м



влажность при 30 °С.

75 %

75 %



Масса

не более 300 кг (ЦРВД-Т-072-320-В2); не более 270 кг (ЦРВД-Т-071-320-В2)

не более 250 кг



Габариты, не более

605*806*1915 мм

605*606*1915 мм



Средняя наработка на отказ

не менее 25 000 ч.





Средний срок службы

не менее 15 лет с учетом проведения регламентных работ
