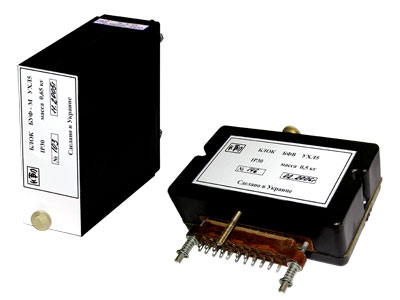

Блоки форсированного управления вакуумными контакторами БУФ-М и БФВ

Блоки форсированного управления БУФ-М и БФВ предназначены для форсированного управления электромагнитными приводами реверсоров (ПИЖЦ.641379.004) совместно с вакуумными контакторами типа КМ17Р для пускателей типа ПВР-250/315Р (БУФ-М) и вакуумными контакторами серии КМ17Р (БФВ).

Условия эксплуатации

Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

Степень защиты корпуса блока IP30.

Блоки предназначены для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100% при температуре 35 °С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение блока в пространстве не регламентируется.

Технические характеристики

Номинальное напряжение питания блока, В8 / 42 (36)

Номинальная частота напряжения питания блока, Гц50

Диапазон изменения рабочего напряжения от номинальногоот 85% до 110%

Выходное напряжение постоянного тока (пульсирующее), В, не более

в форсированном режиме42 (36)

в режиме удержания8

Допустимый ток нагрузки, А, не более

в форсированном режиме12

в режиме удержания1,5

Электрические схемы блоков обеспечивают:

форсированное включение контактора;

импульсную подачу напряжения на катушку реверсора;

автоматическое переключение катушки контактора в режиме удержания;

запрет на включение контактора при нерабочем положении реверсора.

Потребляемая блоком мощность, В·А, не более5

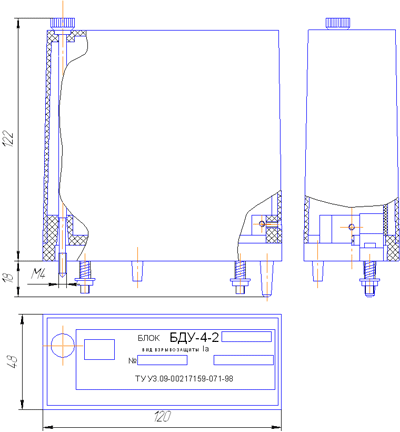

Габаритные размеры блоковрисунок 2

Масса блока, кг, не более0,65
