Блок защиты БЗ-2

Блок защиты БЗ-2 предназначен для предварительного контроля изоляции, защиты от утечек тока на землю и коротких замыканий в цепях напряжением 36 (42) В, подключенных к взрывозащищённым аппаратам и опасных в отношении воспламенения метано-воздушной среды и пожаров. Блоки служат для встройки во взрывозащищенные оболочки пускателей, комплектных устройств управления (станций), трансформаторных подстанций и других аппаратов, в которых предусматривается вывод напряжения 36(42) В для питания внешних токоприемников.

Условия эксплуатации

Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

Степень защиты корпуса блока IP30.

Блок предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100% при температуре 35 °С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение блока в пространстве не регламентируется.

Устройство и работа

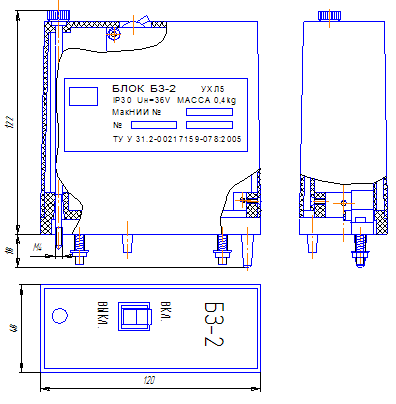

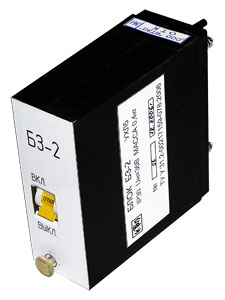

Блок состоит из пластмассового корпуса и основания, на котором крепится вилка соединителя, печатная плата с элементами и однополюсный автоматический выключатель.

На основании имеется ключ для безошибочной установки блока на своё место в аппарате. После установки блок закрепляется винтами.

Питание блока осуществляется от трансформатора напряжением 36 (42) В, питающего защищаемые внешние токоприемники.

В защищаемую цепь последовательно включены контакты автоматического выключателя и контакты реле устройства предварительного контроля изоляции и реле утечки К1. При подаче напряжения на защищаемую сеть проводится включение автоматического выключателя и контроль сопротивления изоляции защищаемой сети. При его величине более 5 кОм реле К1 включается и подает напряжение на сеть. В дальнейшем производится непрерывный контроль сопротивления изоляции сети под напряжением.

В случае снижения сопротивления изоляции ниже 3,3 кОм реле отпадает и размыкает свои контакты К1. При возникновении короткого замыкания в защищаемой сети срабатывает автоматический выключатель и отключает сеть от источника питания. Повторная подача напряжения на сеть при этом в
