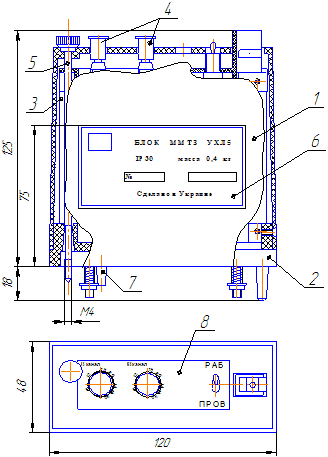

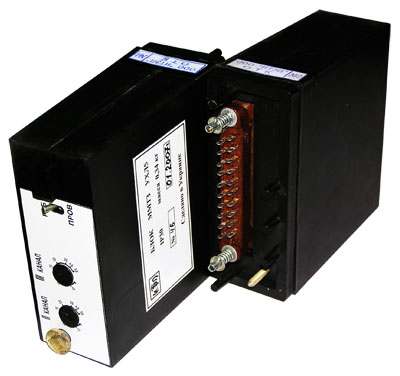

Блок многоканальный максимальной токовой защиты ММТЗ

Блок многоканальный максимальной токовой защиты (ММТЗ) предназначен для защиты трехфазных сетей с изолированной нейтралью от токов короткого замыкания. Блок используется с двумя комплектами трансформаторов тока ПИЖЦ.671221.003 и встраивается в источники питания шахтные типа ИПШ.

Условия эксплуатации

Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

Степень защиты корпуса блока IР30.

Аппараты предназначены для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +65°С;
• относительная влажность окружающей среды до 100% при температуре +35°С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение в пространстве — изменение угла наклона в любую сторону относительно вертикальной оси не более 90°.

Технические характеристики

Номинальное напряжение питания блока, В 15

Диапазон изменения рабочего напряжения, от номинального от 85% до 110%

Количество контролируемых каналов (присоединений нагрузки) 3

Собственное время срабатывания не более, мс 40

Уставки срабатывания блока:

1-й канал, А 50

2-й и 3-й каналы, А 0-50

Потребляемая мощность, Вт, не более 2

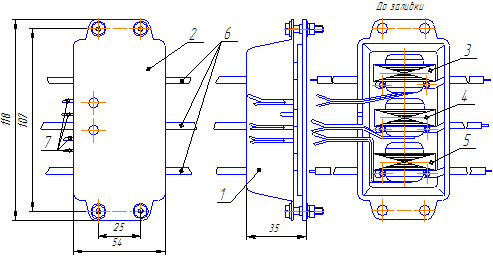

трансформаторов тока 118x54x35

блока ММТЗ 0,4

комплекта трансформаторов тока 0,4
