Блок коммуникатора программируемый

Блок коммуникатора программируемый БКП предназначен для дистанционного управления и передачи данных о состоянии электрооборудования в сеть АСУТП по искробезопасному интерфейсу RS485. Блок предназначен для работы в составе взрывозащищенных комплектных устройств (станций управления, пускателей и др.) в угольных шахтах, в том числе опасных по газу (метану) или пыли.

Структура условного обозначения БКП-Х-У5

Б – блок

К – коммуникатора

П – программируемый

У – климатическое исполнение по ГОСТ 15150-69

5 – категория размещения по ГОСТ 15150-69.

Условия эксплуатации

• температура окружающего воздуха от минус 0о С до плюс 60о С;
• верхнее значение относительной влажности воздуха 100% при температуре окружающей среды плюс 35оС;
• положение в пространстве – любое.

Функции

Блок БТЗ-1 обеспечивает дистанционное управление (включение и отключение) через искробезопасный интерфейс контактора отходящего присоединения станции управления, пускателя и др.

Блок обеспечивают возможность передачи следующих данных:

• о токе нагрузки;
• о напряжении сети;
• о сопротивлении изоляции;
• о включении контактора;
• о срабатывании максимальной токовой защиты;
• о срабатывании защиты от перегрузки;
• о срабатывании защиты от опрокидывания;
• о срабатывании защиты от недопустимой асимметрии (обрыва) фаз;
• о срабатывании температурной защиты;
• о снижении сопротивления изоляции отходящего присоединения ниже допустимого уровня;
• об увеличении сопротивления заземляющей цепи выше допустимого уровня;
• об обрыве цепи катушки контактора;
• об обрыве цепей датчиков тока.
• о величине уставки максимальной токовой защиты;
• о количестве коммутаций контактора;
• о количестве срабатываний максимальной токовой защиты;
• о количестве срабатываний защиты от перегрузки.

Конструкция

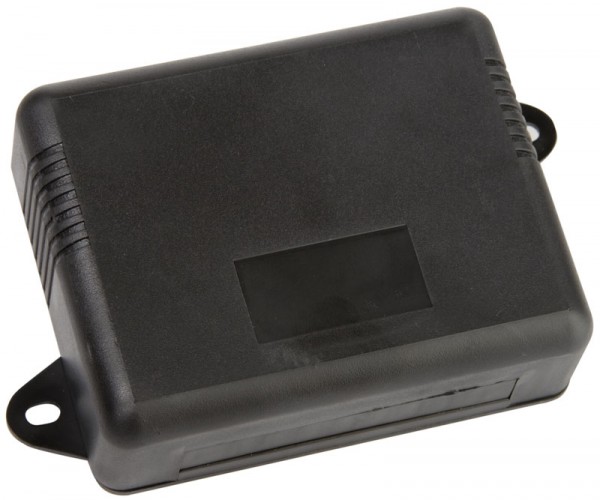

Блок состоит из корпуса, печатной платы с элементами и вилки штепсельного разъема. Механическая блокировка на корпусе блока исключает установку блока одного типа в разъем, предназначенный для блока другого типа.

Технические данные
