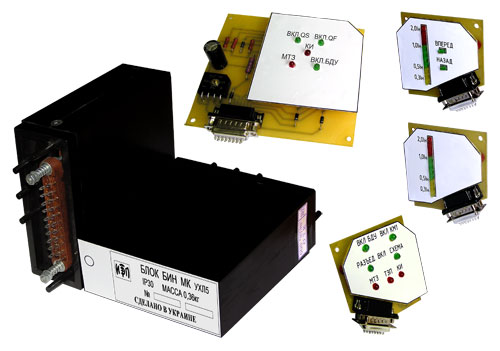

Блок индикации нагрузки БИН-МК

Блок индикации нагрузки БИН-МК совместно с датчиком тока типа ДТ предназначен для визуальной индикации уровня токовой нагрузки в отходящей цепи взрывозащищенных коммутационных аппаратов.

В блок также встроены элементы, обеспечивающие совместно с реле утечки контроль сопротивления изоляции разомкнутых силовых контактов вакуумного контактора (контроль вакуума камер).

Условия эксплуатации

Климатическое исполнение блоков — УХЛ5 по ГОСТ 15150-69.

Степень защиты корпуса блока IP30.

Блоки предназначены для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +60°С;
• относительная влажность окружающей среды до 100% при температуре 35°С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение блока в пространстве не регламентируется.

Технические характеристики

Номинальное напряжение питания блока частотой 50 Гц, В 12

Диапазон изменения рабочего напряжения от номинального от 85% до 110%

Пределы индикации токовой нагрузки 0,2 Iном … 2 Iном

Сопротивление измерительного входа, кОм, не менее 47

Допустимое импульсное напряжение на измерительном входе, В, не более 300

Потребляемая блоком мощность, Вт, не более 2

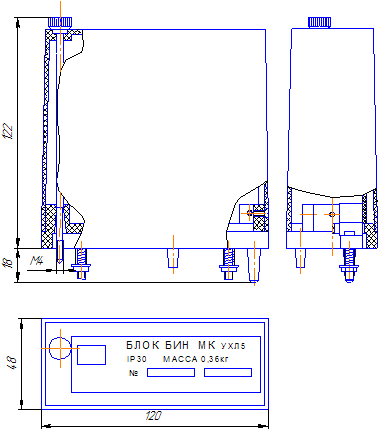

Габаритные размеры блока, мм 122х120х48

Масса блока, кг, не более 0,36 кг
