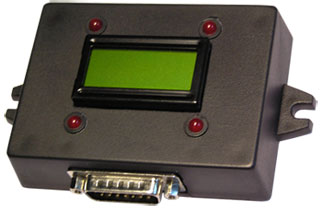

Блок индикации БИН2 МК X

Блок индикации БИН2 МК X совместно с датчиком тока типа ДТ предназначен для отображения на жидкокристаллическом индикаторе (ЖКИ) значения токовой нагрузки и напряжения сети, а также диагностики работы основных узлов коммутационного аппарата и световой индикации о срабатывании защит блока БКЗ-3 и БЗ-2, включения контактора, блока БДУ и проверки цепи контактора. Блок является индикаторным прибором, а не измерительным.

Блок БИН2 МК X выпускается на номинальные токи 32, 63, 250, 400, 800, 32/63, 63/80, 125/160 и 250/315 А. Номинальный ток указывается в условном обозначении.

Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.

Условия эксплуатации

температура окружающего воздуха от -10 до +60 °С;

относительная влажность окружающей среды до 100 % при температуре +35 °С;

вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;

рабочее положение блока в пространстве не регламентируется.

Степень защиты корпуса блока IР30.

Технические характеристики

Номинальное напряжение питания блока, В12

Диапазон изменения рабочего напряжения50..125 % Uном

Пределы индикации токовой нагрузки0,16...4 Iном

Входное сопротивление аналогового входа, кОм, не менее33

Точность измерения тока нагрузки, %10

Точность измерения напряжения сети, %10

Потребляемая мощность блока, Вт, не более0,9

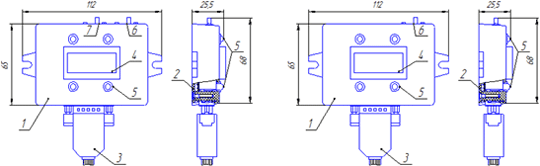

Габаритные размеры блока, мм112х68х25

Масса блока, кг, не более0,11
