Блок индикации

Блок индикации БИ предназначен для индикации состояния комплекта блоков управ-ления и защит отходящего присоединения. Блок предназначен для работы в составе взрывозащищенных комплектных устройств (станций управления, пускателей и др.) в угольных шахтах, в том числе опасных по газу (метану) или пыли.

Структура условного обозначения БИ-Х-У5

Б – блок

И – индикации

Х – исполнение:

1 – на точечных светодиодах;

2 – на семисегментных индикаторах;

3 – с жидкокристалическим дисплеем.

У – климатическое исполнение по ГОСТ 15150-69

5 – категория размещения по ГОСТ 15150-69.

Условия эксплуатации

• температура окружающего воздуха от минус 0о С до плюс 60о С;
• верхнее значение относительной влажности воздуха 100% при температуре окружающей среды плюс 35о С;
• положение в пространстве – любое.

Функции

Блок БИ-1 обеспечивает индикацию:

• наличия напряжение сети;
• поступления сигнала на включение и включения контактора;
• снижения сопротивления изоляции отходящего присоединения до уровней «Предупредительный» и «Аварийный» (блокирующий);
• срабатывания максимальной токовой защиты;
• срабатывания защиты от перегрузки;

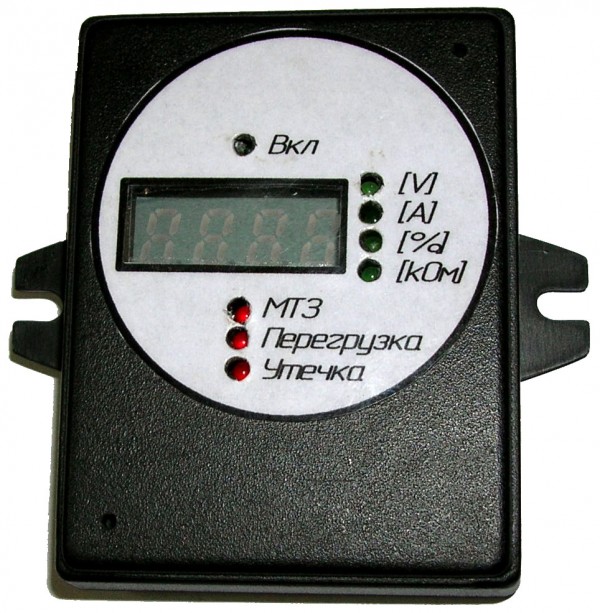

Блок БИ-2 обеспечивает индикацию:

• поступления сигнала на включение и включения контактора;
• текущего значения напряжения сети;
• текущего значения тока нагрузки;
• текущего значения сопротивления изоляции (при отключенном контакторе);
• снижения сопротивления изоляции отходящего присоединения до уровней «Предупредительный» и «Аварийный» (блокирующий);
• срабатывания максимальной токовой защиты;
• срабатывания защиты от перегрузки;

При работе блока БИ-2 совместно с блоком БТЗ-2 дополнительно возможна индикация:

• обрыва цепи катушки контактора;
• обрыва цепей датчиков тока.
• уставки максимальной токовой защиты;
• количества коммутаций контактора;
• количества срабатываний максимальной токовой защиты;
• количества срабатываний защиты от перегрузки.

Блок БИ-3 обеспечивает индикацию наименования параметра или причины отказа и количественных показателей.

Конструкция

Блок состоит из корпуса, печатной платы с элементами и штепсельного разъема для подключения шины данных. Выпускается в трех конструктивных исполнениях и устанавливается напротив смотрового окна в корпусе устройства.

Технические данные
