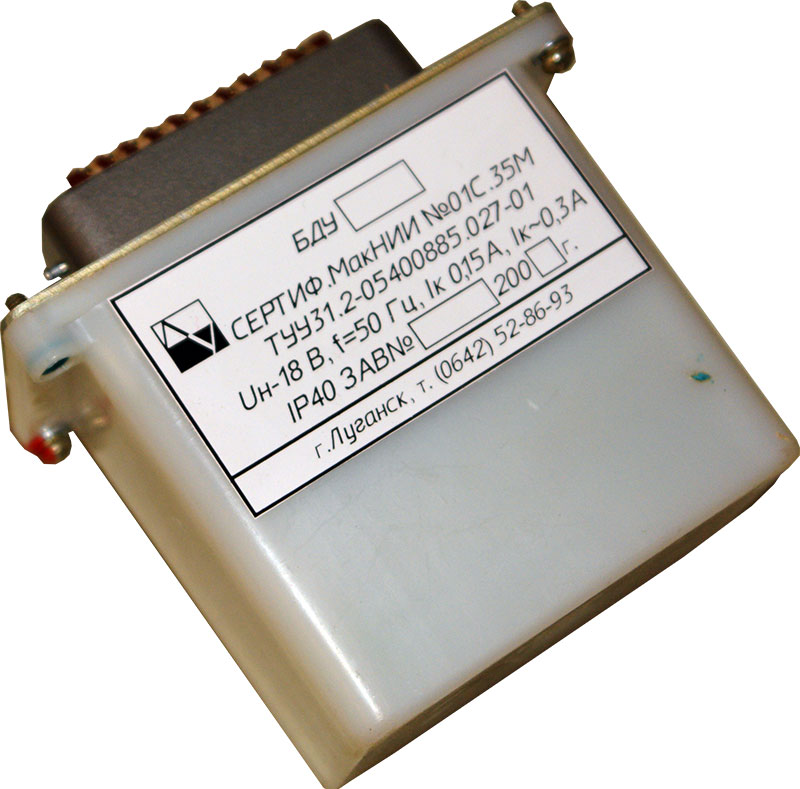

БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ БДУ

БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ БДУ

Блок встраивается во взрывобезопасные аппараты на напряжение до 1140 В. Блок дистанционного управления предназначен для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищенным пускателям и комплектным устройствам управления (станциям), для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, защиты от потери управления и самовключения.

Блоки изготавливаются следующих модификаций: БДУ, БДУ-4-3, БДУ-Т, БДУ-1, БДУ-4, БДУ-4-2. Основное различие заключается в разъемах блоков: БДУ, БДУ-4-3, БДУ-Т комплектуются разъемом РШАВ ПБ-20; БДУ-1, БДУ-3 – ГРПМ1-31; БДУ-4-2 – РШ2Н-2-16.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Норма

Номинальное напряжение, В

18

Частота сети, Гц

50

Напряжение на выходных коммутирующих контактах, В

36

Допустимый ток коммутации выходными контактами:



постоянный, А, не более

0.15

переменный, А, не более

0,3

Масса, кг, не более

0.53

Габаритные размеры, мм, не более



БДУ, БДУ-4-3, БДУ-Т

121x65x128

БДУ-1, БДУ-4

120х42х126

БДУ-4-2

120х42х129
