Аппаратура управления, контроля и диагностики насосных станций АУСН

Аппаратура предназначена для управления, защиты, контроля состояния и технической диагностики насосных станций типа СНД 200/32-05, СНД 300/40-05. Станции насосные СНД-05 предназначены для нагнетания рабочей жидкости в идравлические системы очистных агрегатов, механизированных крепей и другого горношахтного оборудования. Аппаратура является комплектующим изделием станций и рассчитана для эксплуатации в шахтах, опасных по газу и/или пыли, в районах с умеренным и холодным климатом и изготовлена в климатическом исполнении УХЛ категории размещения 5 по ГОСТ 15150-69.

Аппаратура соответствует ТУ У31.2-00174065-184:2005, «Правилам безопасности в угольных шахтах», «Нормативам по безопасности забойных машин, комплексов и агрегатов».Исполнение составных частей аппаратуры по уровню взрывозащиты по ГОСТ 12.2.020, уровню искробезопасности по ГОСТ 22782.5 и степени защиты по ГОСТ 14254.

Структура условного обозначения

АУСН

А — аппаратура;

УУ— правления контроля, диагностики;

С — станций;

Н — насосных.

Условия эксплуатации

• температура окружающего воздуха от +5°С до +35°С;
• верхнее значение относительной влажности воздуха (98 ± 2)% при температуре окружающей среды +35°С;
• запыленность окружающей атмосферы не более 1200 мг/м3;
• наклон в любую сторону от горизонтального положения до 15°;
• изменение напряжения питающей сети от 85% до 110% номинального значения.

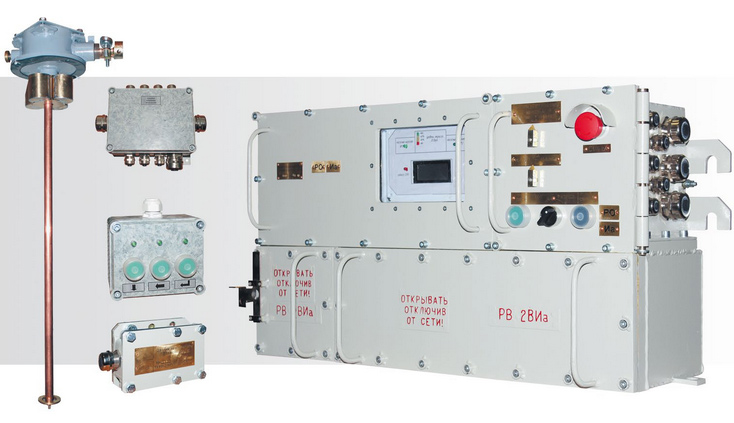

Блок управления представляет собой отдельную оболочку, состоящую из двух частей: аппаратного отделения и отделения источника питания.

В аппаратном отделении расположено шасси с разъемами, на которое устанавливаются шесть субблоков аппаратуры АУСН.

В отделении источника питания расположены: разъединитель, трансформатор, шасси с двумя субблоками, которые обеспечивают искробезопасное питание блока управления. На лицевую сторону блока управления выведены органы управления

и индикации. Блок управления устанавливают на баке станции насосной.

Датчик контроля уровня ДКМ устанавливается на баке насосной установки и представляет собой сварную конструкцию, состоящую из корпуса, с кабельным вводом, кнопкой, крышки, трубы направляющей и поплавка.

В корпусе датчика ДКМ размещены 6 опорных зажимов, плата герконов, которая формирует кодовый сигнал, соответствующий одному из четырех уровней эмульсии в баке.

Датчики температуры масла ДТ1 устанавливаются на насосных агрегатах и представляет собой температурное реле ТРМ11-11, вкручиваемое в корпус редуктора и стальной корпус с горизонтальным вводом, крышкой и клеммником, который крепится над температурным реле, предохраняя его от воздействия внешней среды.

Функции

Выбор режима управления станции:

• местное управление;
• дистанционное управление с аппаратуры УМК.

Выбор режима работы станции:

•  раздельное включение в работу одного насосного
•  одновременное включение двух насосных агрегатов (в
•  параллельную работу на общую магистраль).

Аппаратура обеспечивает следующие защиты и блокировки, при возникновении которых производится отключение насосных агрегатов станции:

• защита от перегрева электропривода насосных агрегатов;
• защита от перегрева масла в картере;
• блокировка станции при снижении давления подпитки ниже предельного значения;
• блокировка станции при снижении давления масла ниже предельного значения;
• блокировка станции при повышении давления в сливной магистрали сверх предельного значения;
• блокировка станции в случае предельно низкого уровня эмульсии в баке;
• блокировка станции при повреждении линии дистанционного управления.

 Аппаратура обеспечивает индикацию следующих параметров:

• перегрев электропривода насосных агрегатов;
• перегрев масла в картере;
• снижение давления подпитки ниже предельного;
• снижения давления масла ниже предельного;
• превышение предельного значения давления в сливной магистрали;
• уровень эмульсии в баке*;

* – Светодиодная шкала со следующей градацией: min, 30%, 60%,

max значения уровня эмульсии в баке.

• повреждение линии дистанционного управления;
• наличие напряжения на блоке управления (подсветка дисплея);
• значение фактического машинного времени работы насосных агрегатов насосной станции (раздельно по насосным агрегатам);
• готовность к включению в работу насосных агрегатов;
• включенное состояние насосных агрегатов.

Технические данные

Количество выполняемых функций - 22

Количество выполняемых защит и блокировок - 7

Количество реализуемых режимов -  3

Количество управляемых объектов -  2

Номинальное напряжение питания, В - 127

Номинальная частота сети, Гц -  50

Потребляемая мощность при номинальном напряжении питания, ВА, - не более 70

Искробезопасное напряжение цепей питания микроконтроллера и микросхем, В, - не более 5

Искробезопасное напряжение цепей контроля, В, -  не более 12

Искробезопасное напряжение цепи питания ЖК-дисплея, В, -  не более 5

Сопротивление шлейфа линии управления, Ом, - не более 300

Сопротивление утечки линии управления, Ом, - не менее 1000

Температура масла, контролируемая датчиком ДТ1,  град. С -  80

Количество уровней масла, контролируемых датчиком ДКМ - 4
