Аппаратура сигнализации и связи шахтного подъёма АСШП

Аппаратура сигнализации и связи шахтного подъёма предназначена для координации действий обслуживающего персонала (рукоятчика, стволовых, их помощников и машиниста подъёма) при выполнении спуско-подъёмных работ в шахтных стволах. Область применения - поверхностные клетевые и подъёмные установки в вертикальных и наклонных стволах угольных шахт, в т.ч. опасных по газу (метану) и (или) угольной пыли.



ОБЩИЕ СВЕДЕНИЯ

Аппаратура сигнализации и связи шахтного подъeма предназначена для координации действий обслуживающего персонала (рукоятчика, стволовых, их помощников и машинистаподъeма) при выполнении спуско-подъeмных работ в шахтных стволах. Аппаратура может использоваться для осуществления рабочей (или резервной) сигнализации согласно требованиям п. 4.11.1 НПАОП 10.0-1.01-05 «Правила безопасностив угольных шахтах» и должна эксплуатироваться совместно

со средствами ремонтной сигнализации и радиосвязи, а наклетевых подъeмных установках — и со средствами связи«клеть-машинист». Оборудование соответствуеттребованиямтехнических условий ТУ У 31.2-23189879-034:2011Область применения — поверхностные клетевые иподъeмные установки в вертикальных и наклонных стволахугольных шахт, в т.ч. опасных по газу (метану) и (или) угольной

пыли.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

АСШП-X-XX У5

А — аппаратура;

С — связи и сигнализации;

Ш — шахтного;

П — подъема;

X — тип подъема: «К» клетьевой, «С» скиповой;

XX — количество обслуживаемых горизонтов;

У — климатическое исполнение по ГОСТ 15150-69;

5 — категория размещения по ГОСТ 15150-69;

Пример заказа устройства: «АСШП-K-02 У5, ДИГ 656131.030».



Составные части аппаратуры и виды их исполненияНаименование составных частей Место размещения

Уровень и видвзрывозащиты по ГОСТ 12.2.020

Шкаф питания и управленияДИГ.656412.001 машинное отделениеобщего назначенияс искробезопасными выходнымицепями уровня РО Иа

Источник питанияИПВИ-12-1,5 ДИГ.645243.016 нулевая площадка, горизонты РВ 2В Иа

Пульт машиниста ДИГ.656623.001 машинное отделение общего назначения

Пульт рукоятчика ДИГ.656623.002 нулевая площадка РО Иа

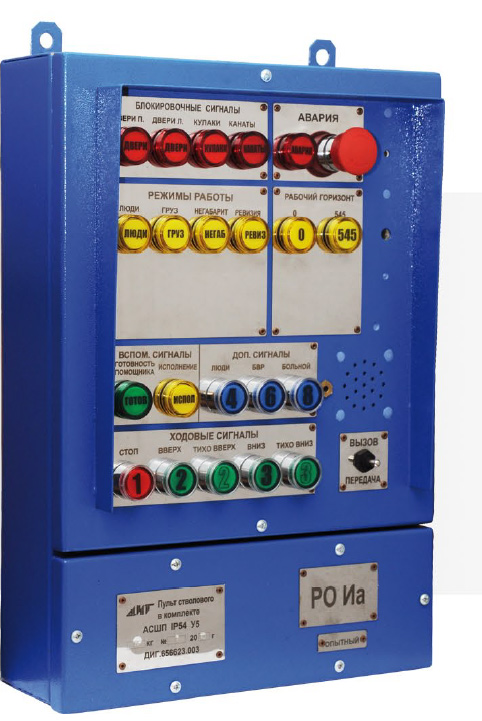

Пульт стволового ДИГ.656623.003 горизонты РО Иа

Пульт помощника ДИГ.656623.004 нулевая площадка, горизонты РО Иа

Клеммная коробка ДИГ.656315.002 нулевая площадка, горизонты РО Иа

Дополнительный пост голосовойсвязи ДИГ.656623.006 РО Иа



УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды:

• для составных частей, располагаемых в машинном отделении, от + 1 до 40 °С;

• для составных частей, устанавливаемых на нулевой площадке, от — 20 до + 35 °С;

• для составных частей, устанавливаемых на приeмных площадках горизонтов, от — 5 до + 35 °С.

• Относительная влажность окружающего воздуха при температуре (25 ± 2) °С, (98 ± 2)%.

Номинальные значения механических внешних воздействующих факторов по ГОСТ 17518.1 для группы механического исполнения М1.



УСТРОЙСТВО И РАБОТА

Аппаратура обеспечивает выполнение следующих функций:

• задание с пульта сигнализации рукоятчика режимов работы подъeмной установки («Груз», «Люди», «Негабарит», «Ревизия»);

• задание с пульта сигнализации машиниста скиповогоподъeма режимов работы («Груз», «Ревизия»);

• задание с пульта сигнализации рукоятчика адреса клети,т.е. горизонта, к которому адресуется клеть и которомупредоставляется право подачи ходовых сигналов;

• задание с пульта сигнализации машиниста скиповогоподъeма рабочего горизонта (загрузки, откуда вывозитсягорная масса);

• сигнализацию установленных режимов работы и рабочихгоризонтов на всех пультах сигнализации;

• подача ходовых сигналов «Вверх», «Вниз», «Тихо вверх»,«Тихо вниз» с пульта сигнализации стволового только тогогоризонта, которому с пульта сигнализации рукоятчикапредоставлена такая возможность;

• подачу ходовых сигналов при помощи кнопок с надписями«Вверх», «Вниз», «Тихо вверх», «Тихо вниз»;

• подача дополнительных предупредительных сигналов припомощи кнопок с надписями «Люди», «БВР», «Больной»;

• подачу ходовых сигналов и сигнала «Стоп» тяговым выключателем (традиционные кодовые сигналы);

• передачу поданных ходовых сигналов с пульта сигнализации стволового на пульт сигнализации рукоятчика с возможностью их трансляции рукоятчиком на пульт сигнализации машиниста подъeма;

• одновременное поступление сигналов от стволового рабочего горизонта на пульты сигнализации рукоятчика и машиниста подъeма при условии пуска подъeмной машины машинистом при поступлении дополнительногоисполнительного сигнала («Исполнение») от рукоятчика;

• прямая подача сигнала «Стоп» в машинное отделение с любого пульта сигнализации;

• подачу сигнала «Готов» с пультов сигнализации помощников стволовых и рукоятчика на пульт сигнализации соответствующего стволового или рукоятчика;

• блокировку подачи ходовых команд с пультов сигнализации стволового и рукоятчика до получения сигнала готовности от их помощников (если к пультам сигнализациистволового и рукоятчика подключены пульты помощников);

• подачу на одноконцевых скиповых подъeмных установкахсигналов «Пуск» с мест загрузки и разгрузки скипов; приэтом на многогоризонтных подъeмах должна разрешатьсяподача сигнала с загрузки рабочего горизонта;

• подачу сигнала «Пуск» и его передачу на пульт сигнализации машиниста подъeма на двухконцевых скиповыхподъeмах трансляционным или комбинированным способом;

• подачу сигнала «Авария» с пультов сигнализации рукоятчика, стволовых и их помощников с прямой передачей напульт сигнализации машиниста подъeма и с воспроизведением его на всех пультах сигнализации;

• отображение сигналов режима работы и номера горизонта,которому разрешена работа, подсветкой или указаниемисточником света соответствующей надписи с однократным звуковым сигналом, сопровождающим переменуэтихсигналов.

• выдачу сигналов режима работы и номера горизонтов (вформе «сухого контакта») для использования в цепяхуправления и защиты подъeмных установок;

• отображение ходовых сигналов и сигнала «Стоп» в световой и звуковой формах; при этом световая составляющаясигнала предъявляется подсветкой или указанием источника света соответствующей надписи, а звуковая компонента — автоматическим воспроизведением традиционныхкодовых звуковых сигналов;

• дублирование отображения ходовых сигналов и сигнала«Стоп» на пульте машиниста с помощью семисегментногоиндикатора. Отображаемая цифра равна количеству традиционных кодовых звуковых сигналов.

• оперативный просмотр на пульте машиниста последнихподанных ходовых сигналов (до 9 команд);

• фиксацию (сохранение) световой компоненты ходовогосигнала до момента поступления сигнала «Стоп»;

• блокировку подачи очередного ходового сигнала, минуясигнал «Стоп»;

• отображение сигнала «Авария» светом и звуком;

• фиксацию (сохранение) световой компоненты сигнала«Авария» до момента его отмены»;

• отмену сигнала «Авария» только с того пульта сигнализации, с которого он был подан;

• отключение звуковой компоненты сигнала «Авария» с пульта сигнализации машиниста подъeма;

• обеспечение готовности к действию цепи звуковой компоненты сигнала «Авария» после его отмены;

• выдача команды (в форме «сухого контакта») при подачесигнала «Авария» для использования в цепях защитыподъeмной установки;

• с охранение при подаче сигнала «Авария» отображения напультах сигнализации сигналов режима работы, номерарабочего горизонта и последней ходовой команды;

• сигнализацию положения (или состояния) механизмов иоборудования шахтного подъeма: стволовых дверей, посадочных устройств (кулаков, качающихся площадок), заполнении бункера загрузочного устройства, заполненииприeмного бункера, секторного затвора, недопустимогоподнятия петли уравновешивающего каната, выдeргиваниятормозных канатов;• сигнализацию положения(или состояния) механизмов и оборудования шахтногоподъeма каждого горизонта на пульте машиниста;

• контроль исправности цепей передачи сигналов «Стоп» и«Авария» (непрерывный или периодический) с быстродействием не более 0,25 с;

• автоматическое включение сигналов «Стоп» и «Двери» приоткрывании стволовых дверей; исключение возможностиподачи ходовых команд при открытых стволовых дверях вовсех режимах (за исключением режима «Негабарит»);

• на пульте машиниста в режиме «Негабарит» разные тональности звуковых сигналов ходовых команд от рукоятчика истволовых;

• индикацию наличия связи между составными частями аппаратуры на пульте сигнализации машиниста;

• подключение к внешнему регистратору данных (по желанию заказчика);

• подключение к персональному компьютеру для отображения работы сигнализации и сохранения файла истории (пожеланию заказчика);

• блокировку несанкционированного доступа к изменениювведенных исходных данных и настроек аппаратуры;

• двухсторонняя громкоговорящая связь: машинист подъема — рукоятчик, рукоятчик — стволовые (или операторамизагрузки и разгрузки на скиповых подъeмах); данная функция может выполняться обособленными средствами, невходящими в комплект аппаратуры и имеющими разрешение на применение на угольных шахтах;

• наличие многотонального акустического сигнала вызова насвязь.

• подключение дополнительных постов голосовой связи припроведении ремонтных работ подъемной машины.



Показатели назначения и технического уровня аппаратуры

Высота подъeма, м До 1500*

Число обслуживаемых горизонтов до 5*

Напряжение питания, В 380

Напряжение искробезопасных цепей, В 12

Допустимые отклонения сетевого питания, % + 10 – 15

Потребляемый ток аппаратуры одного горизонта, не более, А 0,5

Уровень звукового давления сигнала ходовых команд и сигнала «Стоп», не менее, дБА 90

Уровень звукового давления сигнала «Авария», не менее, дБА 95

Дальность видимости световых сигналов на колонках сигнализации, не менее, м 1,0

* — может быть увеличено по требованию заказчика.



Аппаратура может изготавливаться в модификациях для клетевого и скипового подъeма. Допускается унифицированное

исполнение составных частей аппаратуры для всех типов подъeмов с возможностью активации органов управления и сигналь-

ных устройств, применительно к условиям конкретного подъeма, на этапе пуско-наладочных работ при вводе аппаратуры в

эксплуатацию.

Элементы крепления составных частей аппаратуры имеют антикоррозийное покрытие, соответствующее условиям эксплуа-

тации в атмосфере типа II по ГОСТ 15150.



НАДEЖНОСТЬ

Аппаратура должна соответствует показателям надeжности

по ГОСТ 20.39.312 и ГСТУ 3-09-95:

• средняя наработка на отказ, не менее 10 000 ч;

• срок службы до списания, не менее 8 лет.



ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок — 12 месяцев с момента ввода устройств в

эксплуатацию, но не более 18 месяцев со дня поставки.
