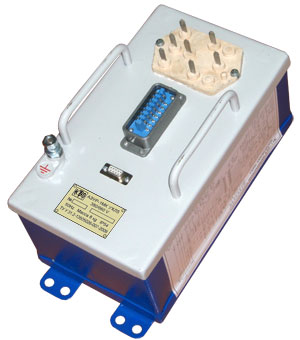

Аппарат защиты от токов утечки унифицированный рудничный АЗУР.1МК

Аппарат защиты от токов утечки унифицированный рудничный АЗУР.1МК

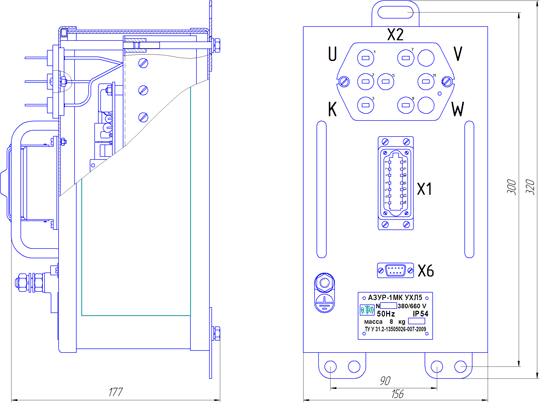

Схема - Аппарат защиты от токов утечки унифицированный рудничный АЗУР.1МК

Аппарат защиты от токов утечки АЗУР.1МК (аппарат защиты унифицированный, рудничный, первого исполнения, микроконтроллерный, в дальнейшем – «аппарат защиты») предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора.

Аппарат защиты встраивается в распределительные устройства низшего напряжения передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.

Аппарат АЗУР.1МК полностью заменяет аппараты АЗУР-1 и АЗУР-1М.



Условия эксплуатации аппарата АЗУР.1МК

  • Вид климатического исполнения УХЛ, категория размещения 5 по ГОСТ 15150-69.
  • Номинальное значение климатических факторов – по ГОСТ 15543.1-89. При этом аппарат защиты предназначен для работы в следующих условиях:
  • температура окружающего воздуха от -10 до +65°С;
  • относительная влажность окружающего воздуха до 100 % (с конденсацией влаги) при температуре 35 °С;
  • окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3;
  • отсутствие резких толчков (ударов и сильной тряски);
  • рабочее положение в пространстве не регламентируется;
  • номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1;
  • аппарат обеспечивает нормальную работу при изменении напряжения сети от 85 до 110 % номинального значения.
  • Степень защиты корпуса аппарата IР54.



Описание работы схемы

Аппарат защиты обеспечивает непрерывный контроль сопротивления изоляции сети при напряжениях 380/660 В. Аппарат адаптирован к указанным напряжениям, автоматически определяет величину напряжения, устанавливает уставку без участия оператора. Установленная после включения трехфазного напряжения уставка (срабатывания в режиме реле утечки, а также в режиме предупредительного контроля изоляции) сохраняется в энергонезависимой памяти до следующего включения трехфазного напряжения.

В режиме непрерывного контроля сопротивления изоляции сети аппарат защиты работает следующим образом. После подачи напряжения на трансформатор формируется измерительный ток, который протекает через фильтры, а после обработки поступает на вход микроконтроллера, где происходит его измерение. Таким образом осуществляется предварительный контроль сопротивления изоляции сети. При параметрах сопротивления изоляции сети выше нормируемых микроконтроллер выдает сигнал, в результате чего реле взводится и разрешает включение силового коммутационного аппарата, подающего напряжение на сеть. Элементы цепи измерительного тока непрерывно контролируются микроконтроллером после подачи на них рабочего напряжения сети. Одновременно происходит самотестирование элементов схемы, о нормальной работе которых свидетельствует мигающий светодиод. При сбое работы аппарата или отказе хотя бы одного из элементов, светодиод перестает мигать, а исполнительное реле блокирует процесс включения силового автоматического выключателя.

После подачи силового напряжения на аппарат защиты происходит измерение величины напряжения, выбирается уставка срабатывания аппарата и осуществляется контроль целостности цепей измерительного тока и напряжений. При снижении сопротивления изоляции сети измерительный ток увеличивается, а при превышении им порогового значения микроконтроллер через реле выдает команду на отключение силового коммутационного аппарата.

В процессе измерения одновременно непрерывно контролируется цепь протекания измерительного тока, его величина, а также наличие, величина напряжения смещения нейтрали сети и фазовые зависимости между фазными напряжениями и напряжением смещения нейтрали сети микроконтроллером. При отклонении их от заданных эталонных значений аппарат также выдает команду на отключение силового коммутационного аппарата. При возникновении утечки в сети по совокупности заданных признаков микроконтроллер определяет поврежденную фазу сети. После выдачи команды на отключение силового коммутационного аппарата, выдается команда на срабатывание одного из исполнительных шунтирующих реле, которое подключает параллельно утечке один соответствующий резистор сопротивлением 100 Ом, и тем самым многократно снижает ток, протекающий через утечку. Уставка срабатывания определителя поврежденной фазы является многофакторной зависимостью от параметров сопротивления изоляции и емкости сети, вычисляется и устанавливается автоматически, и не регулируется. Величина уставки срабатывания устройства определения поврежденной фазы и время срабатывания исполнительной части схемы выбраны из условий необходимого обеспечения ограничения величины количества электричества, протекаемого через тело человека при прикосновении к фазе сети, не более 50 мА•с.

После отключения силового коммутационного аппарата РУНН трансформаторной подстанции аппарат защиты снова переходит в режим работы предварительного контроля изоляции сети.

Для осуществления проверки работоспособности аппарата защиты в условиях эксплуатации в аппарате предусмотрены проверочные резисторы которые через зажим К подключаются к кнопке «Проверка» трансформаторной подстанции. В режиме работы реле утечки при помощи кнопки «Проверка» через указанные резисторы создаётся искусственная утечка тока на землю, что приводит к срабатыванию аппарата защиты.

Визуальный контроль состояния изоляции контролируемой сети осуществляется при помощи килоомметра.

Аппарат защиты имеет также световую сигнализацию с запоминанием состояния о срабатывании аппарата, выполненную на светодиодном индикаторе, и световую индикацию, подключенную к контактам исполнительного реле, указывающую на его состояние.

Состояние световой индикации о срабатывании аппарата защиты не влияет на его работоспособность. Возврат в исходное состояние световой сигнализации о срабатывании аппарата защиты осуществляется кнопкой «Сброс индикации» трансформаторной подстанции.

В зависимости от требований заказчиков электрическая схема аппарата предусматривает исполнение с блокированием исполнительного реле и без него.
