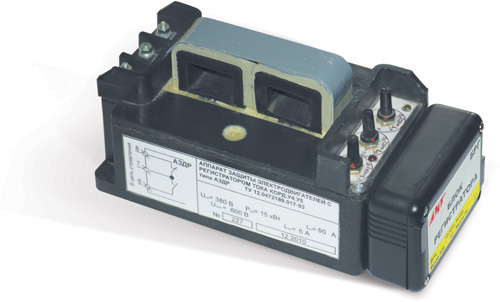

Аппарат защиты электродвигателей с регистратором тока КОРД.У4.У5 типа АЗДР

Аппарат КОРД.У4.У5 типа АЗДР, в дальнейшем именуемый «Аппарат АЗДР», предназначен для защиты электродвигателей при тяжело нагруженных режимах работы, регистрации потребляемого тока, увеличения срока службы и повышения безопас­ности эксплуатации двигателя.

Область применения аппаратов АЗДР — предприятия горно-металлургического комплекса: металлургические и горно-обогатительные комбинаты, рудники, коксохимические и огнеупорные заводы, обогатительные фабрики, котельные и многие другие предприятия с тяжелыми условиями работы электродвигателей.

Структура условного обозначения

КОРД.У4.У5 типа АЗДР:

КОРД.У4—название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;

У5—климатическое исполнение и категория размещения по ГОСТ 15150;

АЗДР—тип аппарата по основным выполняемым функциям.

Условия эксплуатации

• температура окружающей среды от –5°С до +50°С;
• относительная влажность при температуре +32±2°С 98±2%.

Функции

• защита двигателя при незавершившемся пуске;
• защита двигателя при технологических перегрузках;
• защита двигателя при заклинивании (опрокидывании);
• защита двигателя при обрыве фазы питания;
• индикация технологических и экстренных перегрузок двигателя;
• регистрация тока двигателя (запись и хранение на извлекаемой флеш-карте памяти информации о токе двигателя с привязкой к дате и времени).

Программа визуализации позволяет выводить на экран компьютера зарегистрированный ток двигателя за любые временные интервалы (месяц, сутки, смена, час, минута) в виде графика или таблицы.

Регистратор также позволяет принимать и передавать данные по линии связи RS-485, протокол Modbus RTU.

При комплектовании аппарата блоком индикации БИ дополнительно обеспечиваются следующие функции:

блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;

индикация причины срабатывания аппарата.

Конструкция

Конструктивно аппарат АЗДР выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

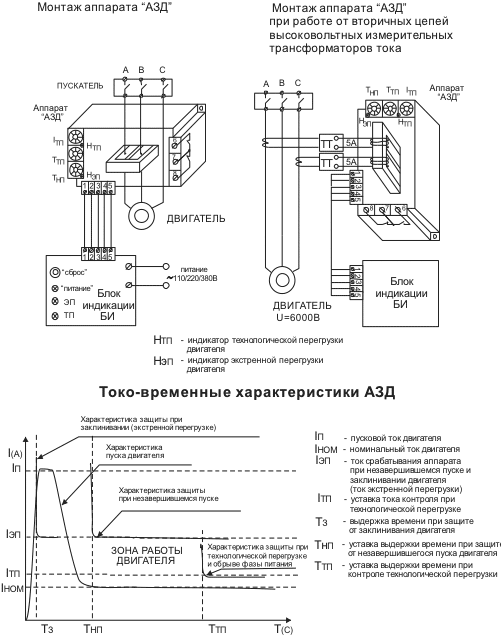

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.

Регистратор тока выполнен отдельным блоком в пластмассовом корпусе, пристыкованном к аппарату.

Технические характеристики

Особенности

Аппарат АЗДР имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:

1-й типоразмер — на токи от 4,8 А до 62 А;

2-й типоразмер — на токи от 20 А до 106 А;

3-й типоразмер — на токи от 39 А до 212 А.

По отдельному заказу потребителей аппарат мо­­жет быть изготовлен на токи до 450 А включительно.

Аппарат АЗДР не требует отдельного источника питания, так как питание аппарата и регистратора обеспечивается исключительно за его индуктивной связи с жилами защищаемого двигателя.

Аппарат АЗДР обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.

Мощность выходных контактов аппарата АЗДР позволяет включать их непосредственно в цепи ка­­тушки контактора магнитного пускателя без промежуточных реле.

Гарантия изготовителя

Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.

Комплектность поставки

аппарат АЗДР;

руководство по эксплуатации — паспорт (объединенный документ);

блок индикации БИ (при заказе с БИ);

диск с программой визуализации для установки в компьютер пользователя;

адаптер для подключения выемной флеш-памяти регистратора к USB-порту компьютера пользователя.

Примеры заказа

 Для защиты двигателя с номинальным током 60 А без блока индикации:

Аппарат защиты электродвигателя АЗДР (2-й типоразмер).

Для защиты двигателя с номинальным током 350 А с блоком индикации БИ:

Аппарат защиты электродвигателя АЗДР с номинальным током 350 А с блоком индикации БИ.
