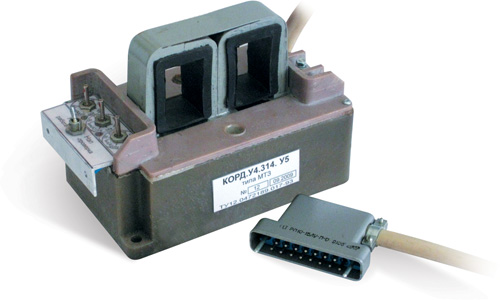

Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД МТЗ
Аппарат КОРД.У.4 типа АЗД МТЗ, в дальнейшем именуемый «Аппарат АЗД МТЗ», предназначен для защиты электродвигателей при тяжело нагруженных режимах работы, максимально-токовой защиты двигателя и питающего кабеля для увеличения срока службы и повышения безопасности эксплуатации электродвигателей.
Структура условного обозначения
КОРД.У4 — название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока.
У5 — климатическое исполнение и категория размещения по ГОСТ 15150
АЗД — тип аппарата по выполняемым функциям.
МТЗ — наличие функции максимально-токовой защиты.
Условия эксплуатации
- температура окружающей среды от –5°С до +50°С;
- относительная влажность при температуре +32±2°С 98±2%.
Функции
- защита двигателя при незавершившемся пуске;
- защита двигателя при технологических перегрузках;
- защита двигателя при заклинивании (опрокидывании);
- защита двигателя при обрыве фазы питания;
- температурная защита двигателя (при подключении температурного датчика — контактного или позисторного);
- максимально-токовая защита двигателя и силового питающего кабеля;
- режим проверки работоспособности максимально-токовой защиты;
- индикация технологических и экстренных перегрузок двигателя.
При комплектовании аппарата блоком индикации БИ МТЗ дополнительно обеспечиваются:
- индикация причины срабатывания аппарата защиты двигателя и максимально-токовой защиты;
- блокировка и деблокировка повторного пуска двигателя после срабатывания аппарата защиты.
Конструкция
Конструктивно аппарат АЗД МТЗ выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

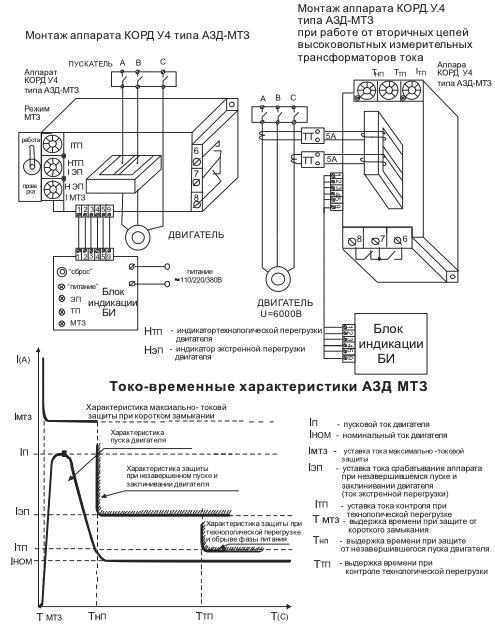

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей и переключатель (клеммы) для проверки функционирования максимально-токовой защиты.
Технические характеристики
Напряжение питания защищаемых двигателей, В | от 380 до 1140 |
Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В |
1 380 |
Габаритные размеры аппарата АЗД МТЗ, мм, не более | 180×100×110 |
Масса, кг, не более: | 2,7 |
Габариты блока индикации группового БИ MT3, мм, не более: | 130×65×40 |
Масса блока индикации БИ МТ3, кг, не более: | 0,5 |
Особенности
Аппарат АЗД МТЗ имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:
1-й типоразмер — на токи от 4,8 А до 62 А;
2-й типоразмер — на токи от 20 А до 106 А;
3-й типоразмер — на токи от 39 А до 212 А.
Аппарат АЗД МТЗ не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет его индуктивной связи с жилами защищаемого двигателя.
Аппарат обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.
Гарантия изготовителя
Гарантийный срок — 24 месяца со дня поставки.
Срок службы — 10 лет.
Комплектность поставки
аппарат АЗД МТЗ;
руководство по эксплуатации — паспорт (объединенный документ);
блок индикации БИ МТЗ (при заказе с БИ).
Примеры заказа
Для защиты двигателя с номинальным током 60 А без блока индикации:
Аппарат защиты электродвигателя АЗД МТЗ (2-й типоразмер)
Для защиты двигателя с номинальным током 150 А с блоком индикации:
Аппарат защиты электродвигателя АЗД МТЗ (3-й типоразмер) с блоком индикации БИ МТЗ.
