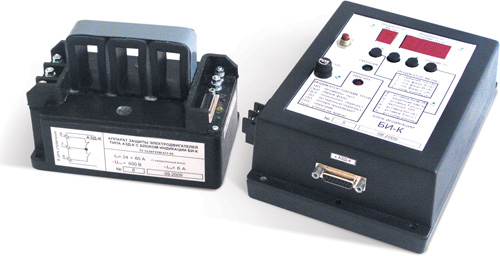

Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД-К (АЗД-К2) с блоком индикации БИ-К

Аппарат КОРД У4.У5 АЗД-К (АЗД-К2), далее именуемый «Аппарат АЗД-К (АЗД-К2)», микроконтроллерный, программируемый, с расширенными функциональными возможностями, предназначен для защиты электродвигателей переменного тока при тяжело нагруженных режимах работы и для увеличения срока их службы и повышения безопасности эксплуатации.

Структура условного обозначения

КОРД.У4 — название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;

У5 — климатическое исполнение и категория размещения по ГОСТ 15150;

АЗД — тип аппарата по основным выполняемым функциям;

К — микроконтроллерное исполнение с программируемыми функциями с трехфазным контролем тока двига­теля;

К2 — то же с двухфазным контролем тока двигателя.

Условия эксплуатации

температура окружающей среды от –5°С до +50°С;

относительная влажность при температуре +32±2°С 98±2%.

Функции

• Аппарат защиты АЗД-К (АЗД-К2) обеспечивает выполнение следующих функций:
• защита электродвигателя при незавершившемся пуске;
• защита электродвигателя при технологических перегрузках;
• защита электродвигателя при заклинивании (опрокидывании);
• защита электродвигателя при неполнофазном режиме работы (АЗД-К) или при обрыве фазы (АЗД-К2);
• защита от работы в режиме потери производительности («сухого хода» насоса);
• защита от перегрева (при подключении термодатчика — контактного или позисторного);
• блокировка включения двигателя при снижении его сопротивления изоляции на землю (при работе с датчиком утечки на землю типа ДУЗ 1);
• индикация работы двигателя в режиме технологической перегрузки;
• индикация работы двигателя в режиме экстренной перегрузки;
• индикация работы двигателя в режиме потери производительности;
• регистрация моточасов, режимов работы двигателя и аварийных отключений (при работе с регистратором работы двигателя РРД).

Аппарат АЗД-К (АЗД-К2) может комплектоваться блоком индикации БИ-К (БИ-К2) или блоком индикации БИ.

• Блок индикации БИ-К (БИ-К2) с цифровым дисплеем обеспечивает:
• блокировку и деблокировку повторного пуска двигателя после срабатывания защиты;
• возможность контроля и перепрограммирования уставок тока и токо-временных защитных характеристик аппарата;
• контроль и отображение среднего тока в контролируемых фазах двигателя;
• контроль и отображение тока в любой контролируемой фазе двигателя;
• индикацию и запоминание причины срабатывания защиты;
• контроль и отображение сопротивления изоляции двигателя и питающего кабеля (при работе с датчиком утечки на землю типа ДУЗ 1).

Блок индикации БИ обеспечивает:

блокировку и деблокировку повторного пуска двигателя после срабатывания защиты;

индикацию и запоминание причины срабатывания защиты.

Конструкция

Конструктивно аппарат АЗД-К (АЗД-К2) выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

На корпусе аппарата расположены разъем для подключения блока индикации, светодиодные индикаторы режимов работы двигателя, клеммы для подключения температурного датчика и клеммы выходных цепей для управления контактором пускателя.

Блок индикации БИ-К2 выполнен в виде единого блока в пластмассовом корпусе. На корпусе расположены цифровой дисплей для информации о режимах работы двигателя и аппарата защиты, кнопки для программирования аппарата, индикатор срабатывания защиты «Авария», кнопка деблокировки повторного пуска двигателя «Сброс».

Конструктивно блок индикации БИ М выполнен в виде единого блока в пластмассовом корпусе. На корпусе расположены светодиодные индикаторы причины срабатывания аппарата защиты и кнопка деблокировки повторного пуска двигателя «Сброс».

Технические характеристики

Особенности

Аппарат АЗД-К (АЗД-К2) имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:

1-й типоразмер — на токи от 4,8 А до 62 А;

2-й типоразмер — на токи от 20 А до 106 А;

3-й типоразмер — на токи от 39 А до 212 А.

По отдельному заказу потребителей аппарат может быть изготовлен на токи до 450 А включительно.

Аппарат АЗД-К (АЗД-К2) не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилами защищаемого двигателя.

Аппарат обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.

Мощность выходных контактов аппарата позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.

Гарантия изготовителя

Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.

Комплектность поставки

аппарат АЗД-К (АЗД-К2);

руководство по эксплуатации — паспорт (объединенный документ);

блок индикации БИ-К или БИ (в зависимости от заказа);

кабель соединительный АЗД-К (АЗД-К2) — БИ-К (БИ).

Примеры заказа

Для защиты двигателя с фазным ротором с номинальным током 60 А с блоком индикации БИ-К:

Аппарат защиты электродвигателя АЗД-К (2-й типоразмер) с блоком индикации БИ-К.

Для защиты двигателя с короткозамкнутым ротором с номинальным током 350 А с блоком индикации БИ-К:

Аппарат защиты электродвигателя АЗД-К2 с номинальным током 350 А с блоком индикации БИ-К.

Для защиты двигателя с короткозамкнутым ротором с номинальным током 45 А с блоком индикации БИ:

Аппарат защиты электродвигателя АЗД-К2 (1-й типоразмер) с блоком индикации БИ.
