Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД 3
Аппарат КОРД.У4.У5 типа АЗД 3, далее именуемый «Аппарат АЗД 3», предназначен для комплексной защиты крановых электродвигателей и других двигателей с фазным ротором при тяжело нагруженных режимах работы, а также для увеличения срока их службы и повышения безопасности эксплуатации.
Структура условного обозначения
КОРД.У4 — название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;
У5 — климатическое исполнение и категория размещения по ГОСТ 15150;
АЗД 3 — тип аппарата по выполняемым функциям.
Условия эксплуатации
- температура окружающей среды от –5°С до +50°С;
- относительная влажность при температуре +32±2°С 98±2%.
Функции
- защита двигателя при незавершившемся пуске;
- защита двигателя при технологических перегрузках;
- защита двигателя при заклинивании (опрокидывании);
- защита двигателя при обрыве фазы питания;
- индикация технологических и экстренных перегрузок двигателя, индикация обрыва фазы питания.
При комплектовании аппарата блоком индикации БИ 3 дополнительно обеспечиваются следующие функции:
- блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;
- индикация причины срабатывания аппарата.
Конструкция

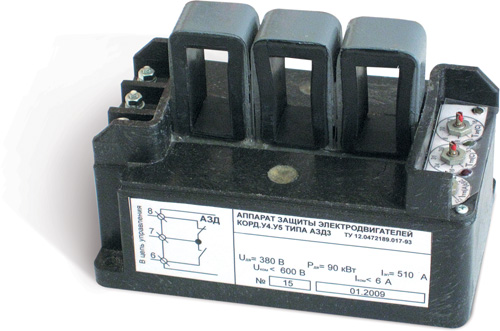

Конструктивно аппарат АЗД 3 выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

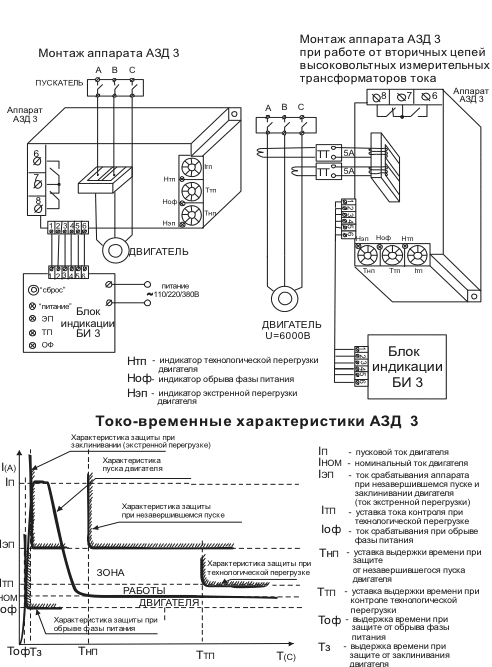

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.
Технические характеристики
| Диапазон мощности защищаемых двигателей, кВт | от 2,2 до 4000 |
| Напряжение питания защищаемых двигателей, В | от 380 до 10000 |
| Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В |
6 600 |
| Габаритные размеры аппарата АЗД 3, мм, не более | 160×110×110 |
| Масса, кг, не более | 2,7 |
| Габариты блока индикации группового БИ 3, мм, не более | 130×65×40 |
| Масса блока индикации БИ 3, кг, не более | 0,5 |
Особенности
Аппарат АЗД 3 имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:
1-й типоразмер — на токи от 4,8 А до 62 А;
2-й типоразмер — на токи от 40 А до 106 А;
3-й типоразмер — на токи от 64 А до 145 А.
По отдельному заказу потребителей аппарат может быть изготовлен на токи до 212 А включительно.
Аппарат АЗД 3 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилами защищаемого двигателя.
Аппарат АЗД 3 обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.
Мощность выходных контактов аппарата АЗД 3 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.
Гарантия изготовителя
Гарантийный срок — 24 месяца со дня поставки.
Срок службы — 10 лет.
Комплектность поставки
аппарат АЗД 3;
руководство по эксплуатации — паспорт (объединенный документ);
блок индикации БИ 3 (при заказе с блоком индикации).
Примеры заказа
Для защиты двигателя с номинальным током 60 А без блока индикации:
Аппарат защиты электродвигателя АЗД 3 (2-й типоразмер).
Для защиты двигателя с номинальным током 210 А с блоком индикации:
Аппарат защиты электродвигателя АЗД 3 с номинальным током 210 А с блоком индикации БИ 3.
