Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД 2 с групповым блоком индикации БИГ 2

Аппарат КОРД.У4.У5  типа АЗД 2  с групповым блоком индикации БИГ 2, далее именуемый «Аппарат АЗД 2 с блоком индикации БИГ 2», предназначен для комплексной защиты электродвигателей машин и механизмов, содержащих группу (до 8 шт.) электродвигателей, включаемых отдельными контакторами. Основное применение — для групповой защиты многодвигательных машин и механизмов или для защиты группы двигателей одного технологического процесса (группы приводов насосных установок, группы приводов задвижек и др.).

Структура условного обозначения

КОРД.У4—название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;

У5—климатическое исполнение и категория размещения по ГОСТ 15150;

АЗД 2—тип аппарата по выполняемым функциям.

Условия эксплуатации

температура окружающей среды от –5°С до +50°С;

относительная влажность при температуре +32±2°С 98±2%.

Функции

• Аппараты АЗД 2  с БИГ 2 обеспечивают выполнение следующих функций для каждого электродвигателя:
• защита двигателя при обрыве фазы питания;
• защита двигателя при технологических перегрузках;
• защита двигателя при незавершившемся пуске и заклинивании (опрокидывании);
• индикация перегрузок двигателя в процессе работы;
• блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;
• индикация о срабатывании каждого аппарата АЗД 2;
• контроль работы каждого аппарата.

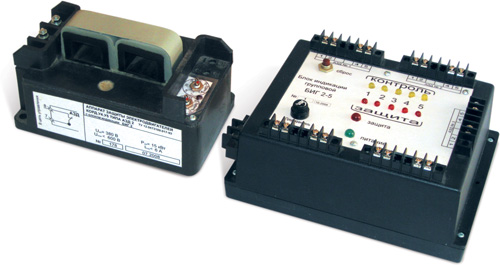

Конструкция

Конструктивно аппарат АЗД 2 выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом. Мощность выходных контактов аппарата АЗД 2 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.

Блок индикации БИГ 2 выполнен в виде пластмассового корпуса, на котором расположены контрольные клеммы для соединения БИГ 2 со всеми подключаемыми к нему аппаратами АЗД 2 (по количеству защищаемых двигателей), светодиодные индикаторы контроля нагрузки электродвигателя «КОНТРОЛЬ» и контроля срабатывания защиты «ЗАЩИТА», кнопка «СБРОС» для деблокировки повторного пуска двигателя после срабатывания защиты, клеммы и индикатор питания БИГ 2.

Технические характеристики

Особенности

Аппарат АЗД 2 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:

1-й типоразмер — на токи от 4,8 А до 62 А;

2-й типоразмер — на токи от 20 А до 106 А;

3-й типоразмер — на токи от 39 А до 212 А.

Аппарат АЗД 2 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет его индуктивной связи с жилами защищаемого двигателя.

Аппарат АЗД 2 обеспечивает защитные функции с помощью легко перестраиваемой токо-временной характеристики, что существенно повышает надежность защиты двигателя.

Возможность точной настройки аппарата с учетом кратностей токов и временных характеристик электродвигателей позволяет эффективно защищать электродвигатели вентиляторов экскаваторов и другого оборудования от обрыва фазы питания.

Мощность выходных контактов для управления пускателем позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.

Гарантия изготовителя

Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.

Комплектность поставки

аппараты АЗД 2 (по количеству защищаемых двигателей в группе);

блок индикации групповой БИГ 2–3 или БИГ 2–5 (в зависимости от количества защищаемых двигателей в группе);

руководство по эксплуатации — паспорт (объединенный документ).

Примеры заказа

Для защиты группы из 3 двигателей с номинальными токами 60 А:

Аппарат защиты электродвигателя АЗД 2 (2-й типоразмер) — 3 шт.

Блок индикации групповой БИГ 2–3 — 1 шт.

Для защиты группы из 4 двигателей с номинальным током 17 А:

Аппарат защиты электродвигателя АЗД 2 (1-й типоразмер) — 4 шт.

Блок индикации групповой БИГ 2–5 — 1 шт.

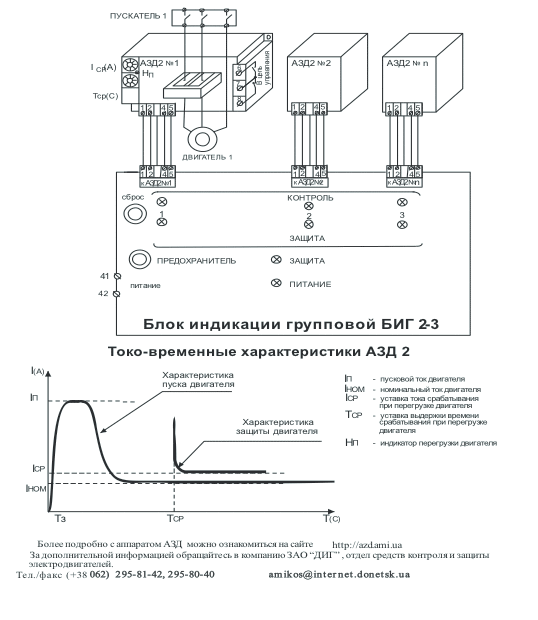

Монтаж аппаратов АЗД 2 с групповым блоком индикации БИГ 2
