Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД 1 с групповым блоком индикации БИГ 1 (групповое включение двигателей)

Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД 1 с групповым блоком индикации БИГ 1 (групповое включение двигателей)

Аппарат КОРД.У4.У5 типа АЗД 1 с групповым блоком индикации БИГ 1, далее именуемый «Аппарат АЗД 1 с блоком индикации БИГ 1», предназначен для комплексной защиты электродвигателей машин и механизмов, содержащих группу (до 5) электродвигателей, включаемых общим контактором. Основное применение — для групповой защиты электродвигателей вентиляторных групп экскаваторов.

Структура условного обозначения

КОРД.У4 — название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;

У5 — климатическое исполнение и категория размещения по ГОСТ 15150;

АЗД 1 — тип аппарата по выполняемым функциям.



Условия эксплуатации

  • температура окружающей среды от –5°С до +50°С;
  • относительная влажность при температуре +32±2°С 98±2%.



Функции

  • Аппараты АЗД 1  с БИГ 1  обеспечивают выполнение следующих функций для каждого электродвигателя:
  • защита двигателя при обрыве фазы питания;
  • защита двигателя при технологических перегрузках;
  • защита двигателя при незавершившемся пуске и заклинивании (опрокидывании);
  • индикация перегрузок двигателя в процессе работы;
  • блокировка и деблокировка повторного пуска двигателей после срабатывания защиты;
  • индикация о срабатывании каждого аппарата АЗД 1;
  • контроль работы каждого аппарата;
  • проверка работоспособности каждого аппарата по всем выполняемым функциям.

Конструкция

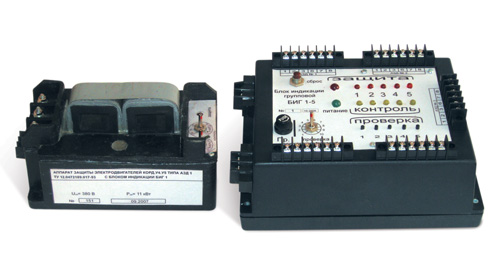

Конструктивно аппарат АЗД 1 выполнен единым блоком, в который входят датчики тока и электронная схема, залитые герметизирующим компаундом. На корпусе аппарата расположены датчики уставок токо-временной характеристики и светодиодный индикатор перегрузки двигателя.

Конструктивно групповой блок индикации БИГ 1 выполнен в виде пластмассового корпуса, на котором расположены светодиодные индикаторы контроля перегрузки каждого двигателя и индикаторы срабатывания каждого аппарата, кнопка «СБРОС» (деблокировка) для повторного пуска группы двигателей после срабатывания защиты, регулятор тока и кнопка для проверки работоспособности каждого аппарата защиты, а также клеммы для соединения БИГ 1 со всеми подключаемыми к нему аппаратами АЗД 1 (по количеству защищаемых двигателей).



Технические характеристики

Диапазон мощности защищаемых двигателей, кВт от 2,2 до 90,0
Напряжение питания защищаемых двигателей, В 380
Коммутационная способность выходных цепей управления контактором:
максимальный ток, А
максимальное напряжение, В


600

Исполнения групповых блоков индикации:
БИГ 1–3 до 3 аппаратов АЗД 1
БИГ 1–5 до 5 аппаратов АЗД 1
Габаритные размеры аппарата АЗД 1, мм, не более 160×110×86
Масса аппарата АЗД 1, кг, не более 2,7
Габариты блока индикации группового БИГ 1, мм, не более 240×170×90
Масса блока индикации БИГ 1, кг, не более 1,0



Особенности

Аппарат АЗД 1 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:

1-й типоразмер — на токи от 4,8 А до 62 А;

2-й типоразмер — на токи от 20 А до 106 А;

3-й типоразмер — на токи от 39 А до 212 А.

Аппарат АЗД 1 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилами защищаемого двигателя.

Аппарат АЗД 1 обеспечивает защитные функции с помощью легко перестраиваемой токо-временной характеристики, что существенно повышает надежность защиты двигателя.

Возможность точной настройки аппарата с учетом кратностей токов и временных характеристик электродвигателей позволяет эффективно защищать электродвигатели вентиляторов экскаваторов и другого оборудования от обрыва фазы питания.

Мощность выходных контактов для управления пускателем позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.



Гарантия изготовителя

Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.



Комплектность поставки

аппараты АЗД 1 (по количеству защищаемых двигателей в группе);

блок индикации групповой БИГ 1–3 или БИГ1–5 (в зависимости от количества защищаемых двигателей в группе);

руководство по эксплуатации — паспорт (объединенный документ).



Примеры заказа

Для защиты группы из 3 двигателей с номинальными токами 60 А:

Аппарат защиты электродвигателя АЗД 1 (2-й типоразмер) — 3 шт.

Блок индикации групповой БИГ 1–3 — 1 шт.

Для защиты группы из 4 двигателей с номинальным током 17 А:

Аппарат защиты электродвигателя АЗД 1 (1-й типоразмер) — 4 шт.

Блок индикации групповой БИГ 1–5 — 1 шт.

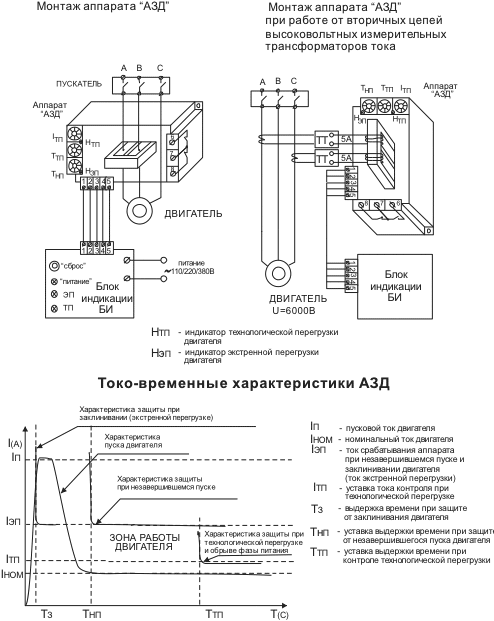

Монтаж аппаратов АЗД 1 с групповым блоком индикации БИГ 1
