Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД

Аппарат КОРД.У4.У5 типа АЗД, далее именуемый «Аппарат АЗД», предназначен для комплексной защиты асинхронных электродвигателей с короткозамкнутым ротором при тяжело нагруженных режимах работы, а также для увеличения срока их службы и повышения безопасности эксплуатации.

Аппараты АЗД сертифицированы, имеют всю необходимую разрешительную документацию, широко и эффективно применяются на предприятиях горно-металлургического комплекса Украины и России на металлургических и горно-обогатительных комбинатах, рудниках, коксохимических и огне­упорных заводах, обогатительных фабриках, котельных, а также на многих других предприятиях с тяжелыми условиями работы электродвигателей.

Структура условного обозначения

КОРД.У4 — название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;

У5 — климатическое исполнение и категория размещения по ГОСТ 15150;

АЗД — тип аппарата по выполняемым функциям.

Условия эксплуатации

• температура окружающей среды от –5°С до +50°С;
• относительная влажность при температуре +32±2°С 98±2%.

Функции

• защита двигателя при незавершившемся пуске;
• защита двигателя при технологических перегрузках;
• защита двигателя при заклинивании (опрокидывании);
• защита двигателя при обрыве фазы питания;
• индикация технологических и экстренных перегрузок двигателя.
• При комплектовании аппарата блоком индикации БИ дополнительно обеспечиваются следующие функции:
• блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;
• индикация причины срабатывания аппарата.

Конструкция

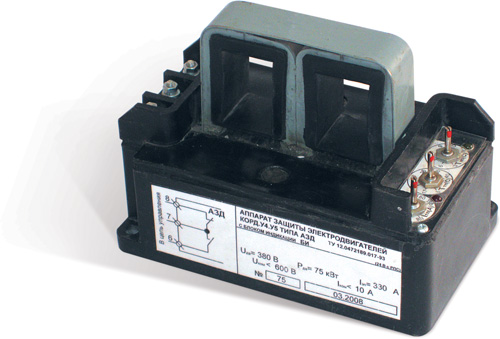

Конструктивно аппарат АЗД выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателе

Технические характеристики

Особенности



Аппарат АЗД имеет три типоразмера в зависимости от диапазона номинальных токов защищаемых электродвигателей:

1-й типоразмер — на токи от 4,8 А до 62 А

2-й типоразмер — на токи от 20 А до 106 А

3-й типоразмер — на токи от 39 А до 212 А.

По отдельному заказу потребителей аппарат может быть изготовлен на токи до 450 А включительно.

Аппарат АЗД не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи его с жилами защищаемого двигателя.

Аппарат АЗД обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.

Мощность выходных контактов аппарата АЗД позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.





Гарантия изготовителя



Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.



Комплектность поставки



аппарат АЗД;

руководство по эксплуатации — паспорт (объединенный документ);

блок индикации БИ (при заказе с БИ).



Примеры заказа



Для защиты двигателя с номинальным током 60 А без блока индикации:

Аппарат защиты электродвигателя АЗД (2-й типоразмер).

Для защиты двигателя с номинальным током 350 А с блоком индикации БИ:

Аппарат защиты электродвигателя АЗД с номинальным током 350 А с блоком индикации БИ.

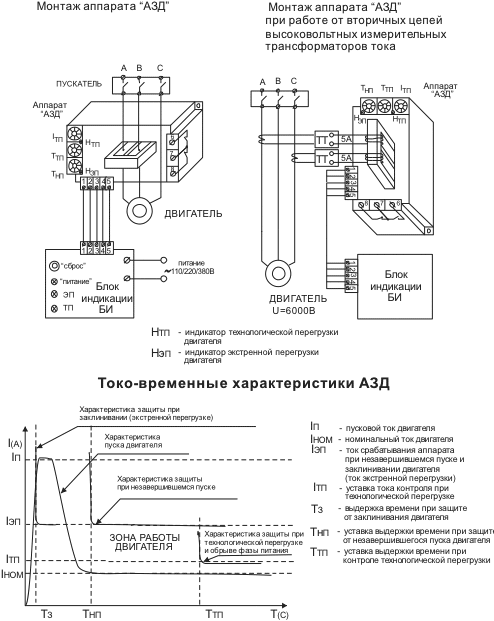

Схема подключения ДУЗ-1 к аппарату АЗД-К с блоком индикации БИ-К
