Аппарат защиты электродвигателей для насосных установок КОРД.У4.У5 типа АЗД 5
Аппарат КОРД.У4.У5 типа АЗД 5, далее именуемый «Аппарат АЗД 5», предназначен для комплексной защиты электродвигателей в тяжелых режимах эксплуатации и защиты насоса от потери производительности («сухого хода» насоса), а также для повышения их срока службы и безопасности эксплуатации.
Структура условного обозначения
КОРД.У4 — название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока;
У5 — климатическое исполнение и категория размещения по ГОСТ 15150;
АЗД 5 — тип аппарата по выполняемым функциям.
Условия эксплуатации
- температура окружающей среды от –5°С до +50°С;
- относительная влажность при температуре +32±2°С 98±2%.
Функции
- защита двигателя при незавершившемся пуске;
- защита двигателя при технологических перегрузках;
- защита двигателя при заклинивании (опрокидывании);
- защита двигателя при обрыве фазы питания;
- защита от холостого хода двигателя (защита насоса от потери производительности или «сухого хода»);
- индикация технологических и экстренных перегрузок двигателя;
- индикация работы двигателя в режиме потери производительности (сухого хода насоса).
При комплектовании аппарата блоком индикации БИ 5 дополнительно обеспечиваются следующие функции:
- блокировка и деблокировка повторного пуска двигателя после срабатывания защиты;
- индикация причины срабатывания аппарата.

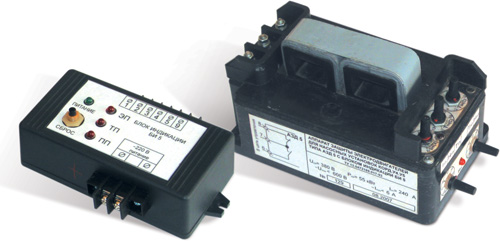

Конструкция
Конструктивно аппарат АЗД 5 выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

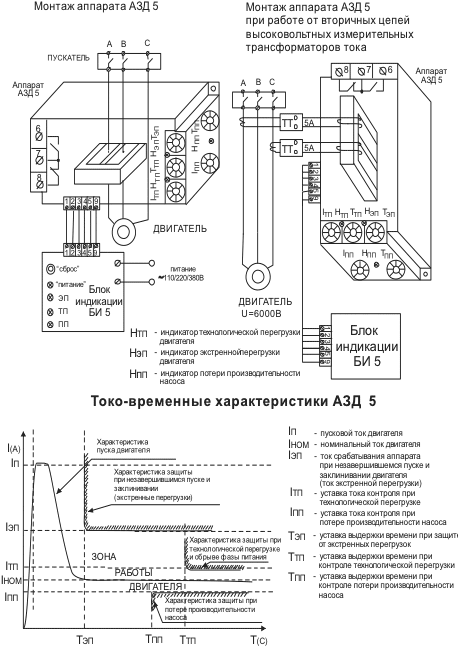

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.
Технические характеристики
| Диапазон мощности защищаемых двигателей, кВт | от 2,2 до 4000 |
| Напряжение питания защищаемых двигателей, В | от 380 до 10000 |
| Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В |
6 600 |
| Габаритные размеры аппарата АЗД 3, мм, не более | 160×110×110 |
| Масса, кг, не более | 2,7 |
| Габариты блока индикации группового БИ 3, мм, не более | 130×65×40 |
| Масса блока индикации БИ 3, кг, не более | 0,5 |
Особенности
Аппарат АЗД 5 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:
1-й типоразмер — на токи от 4,8 А до 62 А;
2-й типоразмер — на токи от 20 Адо 106 А;
3-й типоразмер — на токи от 39 А до 212 А.
По отдельному заказу потребителей аппарат может быть изготовлен на токи до 450 А включительно.
Аппарат АЗД 5 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилами защищаемого двигателя.
Аппарат АЗД 5 обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.
Мощность выходных контактов аппарата АЗД 5 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.
Гарантия изготовителя
Гарантийный срок — 24 месяца со дня поставки.
Срок службы — 10 лет.
Комплектность поставки
аппарат АЗД 5;
руководство по эксплуатации — паспорт (объединенный документ);
блок индикации БИ 5 (при заказе с блоком индикации).
Примеры заказа
Для защиты двигателя с номинальным током 60 А без блока индикации:
Аппарат защиты электродвигателя АЗД 5 (2-й типоразмер).
Для защиты двигателя с номинальным током 350 А с блоком индикации:
Аппарат защиты электродвигателя АЗД 5 с номинальным током 350 А с блоком индикации БИ 5.
