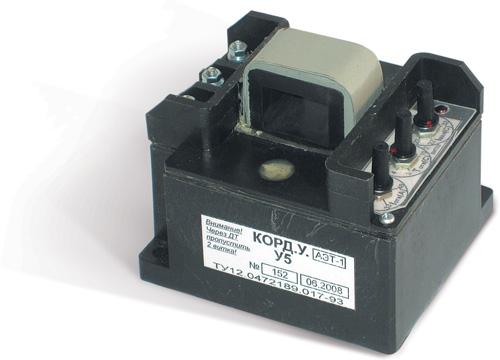

Аппарат управления для энергосберегающих технологий КОРД.У.У5 типа АЭТ-1

Аппарат управления для энергосберегающих технологий КОРД.У.У5 типа АЭТ-1

Аппарат КОРД.У.У5 типа АЭТ-1, далее именуемый «Аппарат АЭТ-1», обеспечивает энергосберегающие технологии работы комплекса машин и механизмов, имеющих два и более приводов (многоприводные конвейеры, системы: дробилка с питателем, грохот с конвейером, вращатель с подачей бурильных машин и т.п.).

Для применения в шахте аппараты встраиваются во взрывозащищенные оболочки магнитных станций, пускателей и электроблоков горных машин.

Структура условного обозначения

КОРД.У.У5 типа АЭТ-1:

КОРД—название аппарата контроля работы двигателя по групповым Техническим условиям;

У—в унифицированном корпусе;

У5—климатическое исполнение и категория размещения по ГОСТ 15150;

АЭТ-1—тип аппарата по основным выполняемым функциям, модификация 1.

Условия эксплуатации

температура окружающей среды от –5°С до +50°С;

относительная влажность при температуре +32±2°С 98±2%.



Функции

Аппарат АЭТ-1 контролирует нагрузку (ток) одного из приводов машины (механизма) и, в зависимости от его нагрузки, управляет включением (отключением) другого привода этой машины.



Конструкция

Конструктивно аппарат АЭТ-1 выполнен единым блоком, в который входят датчик тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

На корпусе аппарата расположены потенциометры со шкалами для настройки токо-временных характеристик работы аппарата в зависимости от конкретных режимов работы контролируемых электродвигателей.



Технические характеристики

Напряжение питания контролируемого двигателя, В от 2,2 до 4000
Напряжение питания контролируемых двигателей, В от 380
до 10000
Коммутационная способность выходных цепей управления контактором:
максимальный ток, А
максимальное напряжение, В


600
Габаритные размеры аппарата, мм, не более 160×100×110
Масса, кг, не более 1,7



Особенности



Аппарат АЭТ-1 имеет три типоразмера в зависимости от диапазона токов контролируемых электродвигателей:

1-й типоразмер — на токи от 4,8 А до 62 А;

2-й типоразмер — на токи от 20 А до 106 А;

3-й типоразмер — на токи от 39 А до 212 А.

По отдельному заказу потребителей аппарат может быть изготовлен на токи до 450 А включительно.

Аппарат АЭТ-1 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилой питания контролируемого электродвигателя.

Мощность выходных контактов аппарата АЭТ-1 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.



Гарантия изготовителя



Гарантийный срок — 24 месяца со дня поставки.

Срок службы — 10 лет.





Комплектность поставки



 аппарат АЭТ-1;

руководство по эксплуатации — паспорт (объединенный документ).



Примеры заказа



Для контроля двигателя с номинальным током 60 А:

Аппарат управления для энергосберегающих технологий типа АЭТ-1 (2-й типоразмер).

Для контроля двигателя с номинальным током 350 А :

Аппарат контроля электродвигателя АЭТ-1 с номинальным током 350 А.
