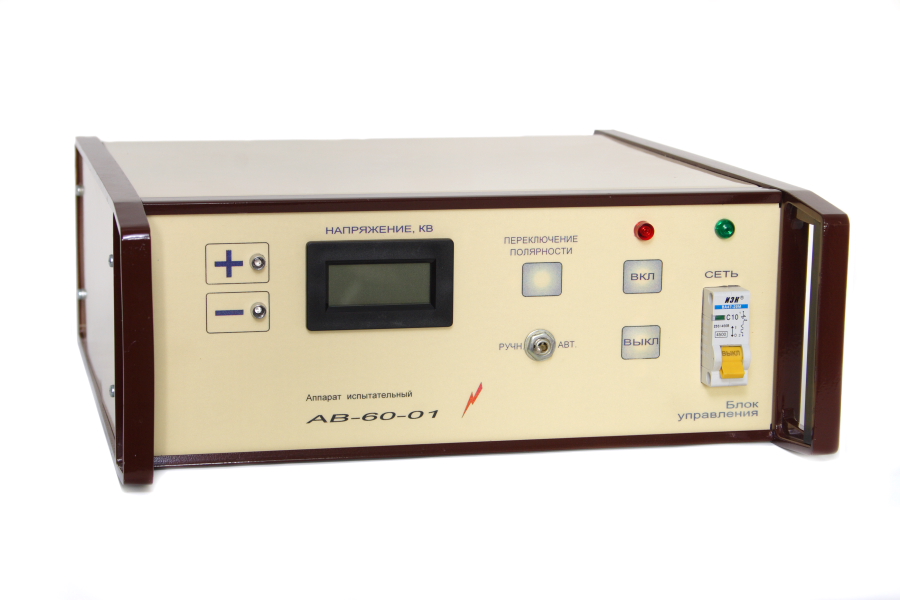

Аппарат испытательный “АВ-60-01″

Аппарат испытательный “АВ-60-01″

Аппарат испытательный “АВ-60-01″ предназначен для испытания силовых кабелей с изоляцией из сшитого полиэтилена длиной от 0,2 км переменным напряжением до 45 кВ частотой 0,1 Гц.

Отличительные особенности:

Аппарат испытательный “АВ-60-01″ позволяет проводить испытания согласно рекомендованным документам HD 620S1, VDE 0276-620 и-621 и является эффективнейшим методом испытания кабелей с изоляцией из сшитого полиэтилена.  Аппарат можно использовать как в составе передвижной лаборатории, так и в полевых условиях с применением любого источника переменного напряжения до 45 кВ.
Аппарат испытательный “АВ-60-01″ отличается от аналогичных устройств простотой конструкции, низкой ценой и универсальностью применения.

Аппарат испытательный “АВ-60-01″ поставляется в виде приставки к лабораториям ЭТЛ-35, КАЭЛ-5 или к испытательной установке АВ-50/70-Х.

Технические характеристики:

  • Наибольшее амплитудное значение испытательного напряжения – 45 кВ;
  • Частота выходного напряжения – 0,1 Гц;
  • Фронт переключения (в зависимости от длины и типа испытуемого кабеля)  – 2–5 мс;
  • Точность установки испытательного напряжения -  (± 3) %;
  • Точность измерения токов утечки -  (± 1,5) %;
  • Форма напряжения – косинусно-прямоугольная;
  • Допустимая емкость кабеля – до 3 мкФ;
  • Измерение тока утечки – 10–1000 мкА.

В стандартную комплектацию Аппарат испытательный “АВ-60-01″ входит:

  • блок управления;
  • высоковольтный блок;
  • кабели для подключения

Более подробно ознакомиться с характеристиками “АВ-60-01″, можно в «Руководство по эксплуатации АВ-60-01».
