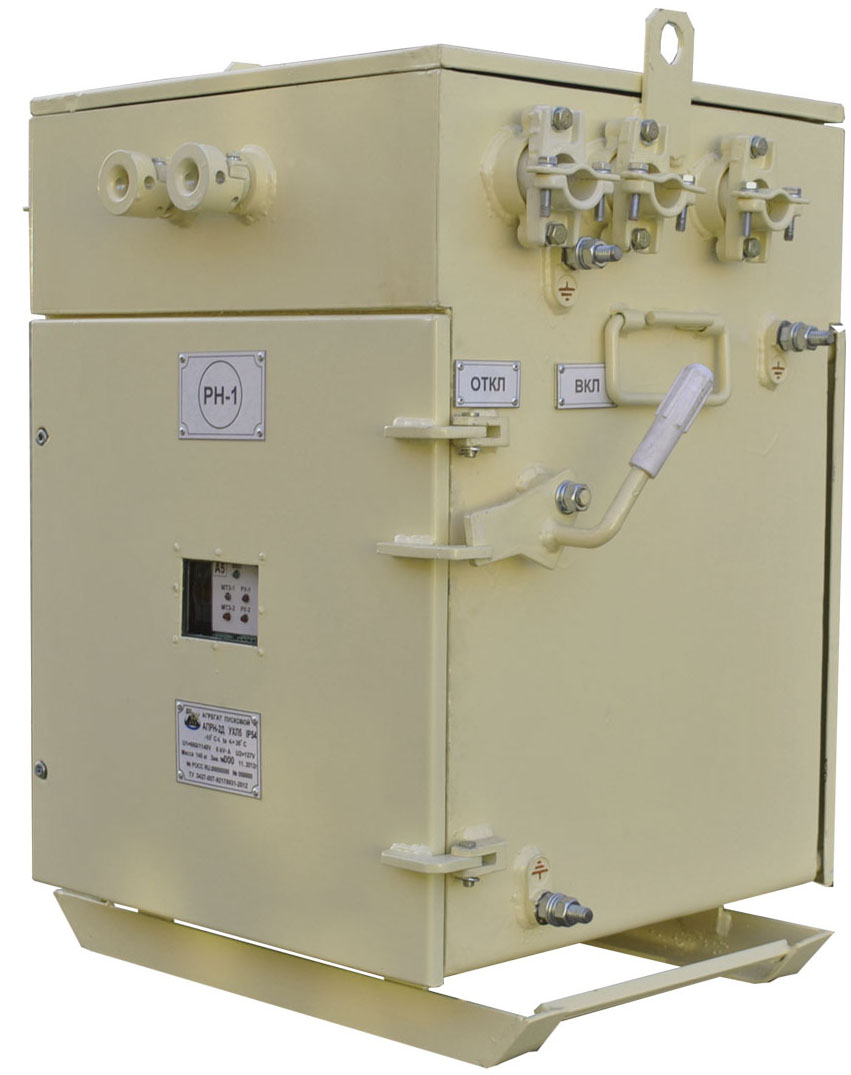

АГРЕГАТЫ ПУСКОВЫЕ РУДНИЧНЫЕ НОРМАЛЬНОГО ИСПОЛНЕНИЯ ТИПА АПРН-Д

АГРЕГАТЫ ПУСКОВЫЕ
АГРЕГАТЫ ПУСКОВЫЕ РУДНИЧНЫЕ
АГРЕГАТЫ ПУСКОВЫЕ РУДНИЧНЫЕ
АГРЕГАТЫ ПУСКОВЫЕ РУДНИЧНЫЕ

Агрегат пусковой предназначен для преобразования общешахтного трехфазного переменного напряжения 380, 660 или 1140 В в трехфазные напряжения 127 В для питания двух электросверл или освещения и устройств автоматики. Агрегат пусковой имеет исполнение РН 1 по ГОСТ 24754-81 и может эксплуатироваться в выработках угольных и сланцевых шахт, не опасных по газу и угольной пыли.



ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальная мощность, кВ·А, не менее                     – 4,0 (6,0)*

Номинальное напряжение первичной цепи, трехфазное переменного тока частотой 50 Гц, В:

– АПРН-1 Д                     – 380/660;

– АПРН-2 Д                     – 660/1140;

Номинальное напряжение холостого хода вторичных цепей, В, не более:

– канал 1                     – 133 ± 2,5 %;

– канал 2                     – 133 ± 2,5 %;

Номинальное напряжение под нагрузкой, не менее, В:

– канал 1                      – 127;

– канал 2                     – 127;

Ток холостого хода, не более, А:

– канал 1                     – 0,8+30%;

– канал 2                     – 0,8+30%;

Напряжение короткого замыкания на зажимах, В:

– U1, V1, W1 (канал 1)                    – 7,5;

– U2, 21, W2 (канал 2)                     – 7,5;

Номинальный ток нагрузки вторичных цепей, не более, А:

– канал 1                     – 10;

– канал 2                     – 10;

Ток транзитной нагрузки, А                     – 32

Сопротивление срабатывания общесетевой защиты при симметричной трехфазной утечке, кОм на фазу в цепи нагрузки, не менее:                     – 3,3;

Сопротивление срабатывания при однофазной утечке, кОм, не более:                     – 10;

Сопротивление срабатывания в режиме предупредительного контроля изоляции, кОм, не менее          – Сопротивления срабатывания аппарата в режиме  реле утечки;

Уставки максимальной токовой защиты, А:

– канал 1                      – 10...50;

– канал 2                      – 10...50;

Габаритные размеры, мм, не более: высота х ширина х глубина                     – 730х620х550;

Масса, кг, не более                     – 135.

* Мощность агрегата пускового 6 кВА изготавливается по требованию заказчика.ие», ви д взрывозащиты – «взрывонепроницаемая оболочка» (d) по  Г ОСТ Р 51330.1-99, и маркировку взрывозащиты «РВ Ех d I»
