Агрегат шахтный АШС2

АШС2–0,66/1,14–УХЛ 5 АШС2–0,38/0,66–УХЛ 5 для преобразования общешахтного трёхфазного переменного напряжения 660/380 В и 1140/660 В в трёхфазное напряжение 127 В для освещения мощностью 4 кВт.

Может применяться в выработках угольных шахт, опасных по газу (метану) и (или) угольной пыли, стволах и надшахтных зданиях, в соответствии с ПБ 05-618-03 “Правила безопасности в угольных шахтах”, в которых допущено применение электрооборудования в исполнении «РВ» по ГОСТ Р 51330.0.

Назначение

Агрегат предназначен для преобразования общешахтного трёхфазного переменного напряжения 660/380 В и 1140/660 В в трёхфазное напряжение 127 В для освещения мощностью 4 кВт.

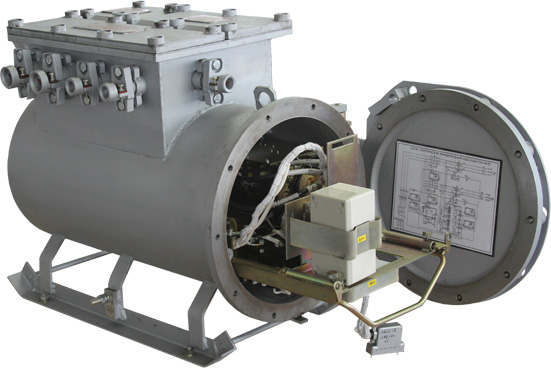

Корпус аппарата шахтного представляет собой сварную оболочку, состоящую из трех взрывонепроницаемых отделений:

• отделение ввода;
• отделение выводов;
• аппаратное отделение.

В аппаратном отделении агрегата размещены на одной выдвижной платформе силовой трансформатор; блок реле утечки; блок максимальной защиты; блок управления искробезопасными цепями; панель с пускателями, клеммами переключения трансформатора и предохранителями. Также в этом отделении расположена сигнальная панель управления с кнопками и индикаторами. Со стороны панели отделение закрыто крышкой.

Отделение выводов снабжено двумя кабельными вводами диаметром 32мм для подключения электросверл и тремя кабельными вводами диаметром 20мм для подключения дополнительного заземления реле утечки и местного освещения. Отделение закрыто крышкой.
