Устройства соединительные взрывозащищенные низковольтные типа УСВН

Устройства соединительные взрывозащищенные низковольтные типа УСВН предназначены для соединения кабелей с медными и алюминиевыми жилами в силовых цепях постоянного и переменного тока напряжением 380, 400, 440, 600, 660 В, эксплуатации во взрывоопасных зонах.

Устройства соединительные взрывозащищенные низковольтные типа УСВН (в дальнейшем «устройства») предназначены для соединения кабелей с медными и алюминиевыми жилами в силовых цепях постоянного и переменного тока напряжением 380, 400, 440, 600, 660 В, эксплуатации во взрывоопасных зонах в соответствии с гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ), гл. 4 НПАОП 40.1–1.32–01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей газов и паров с воздухом категорий IIA, IIB, IIC, групп Т1, Т2, Т3, Т4, Т5 по ГОСТ 12.1.011 (ГОСТ Р 51330.19).

Устройства имеют вид взрывозащиты — «защита вида «е» по ГОСТ 22782.7 (ГОСТ Р 51330.8) с маркировкой взрывозащиты 2ЕxeIICT5; степень защиты устройства от внешних воздействий не ниже IP54 по ГОСТ 14254.

Структура условного обозначения

УСВН–Х–Х–Х У2

УСВН—устройство соединительное взрывозащищенное низковольтное.

Х—типоисполнение устройства: 1…6.

Х—номинальный ток, А (50; 63; 100; 125; 160; 200; 230; 300; 400; 630).

Х—функциональное назначение:

Т —с трансформатором тока;

без указания знака—без транформатора тока.

У2—климатическое исполнение У и категория размещения 2 по ГОСТ 15150.

Устройства соединительные взрывозащищенные низковольтные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

Высота над уровнем моря — не более 2000 м;

температура окружающего воздуха от – 40 до + 40 °С;

относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги;

вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1;

рабочее положение в пространстве — любое;

окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали или составные части устройства и изоляцию.

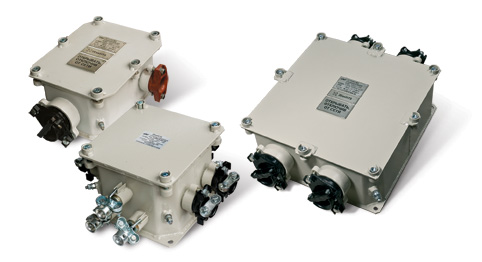

Конструкция

Все шесть типоисполнений устройств имеют унифицированную конструкцию и выбираются в зависимости от номинального тока устройства, количества и типа контактных зажимов, количества и типоразмера кабельных вводов.

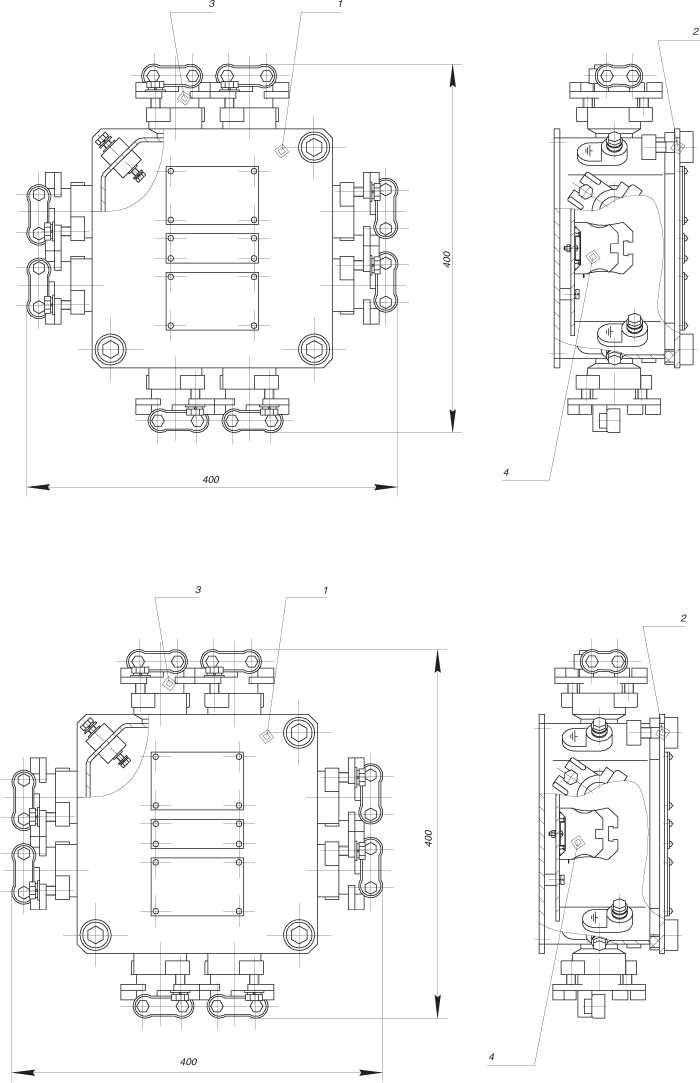

Устройство представляет собой металлический корпус 1 с крышкой 2, кабельными вводами 3 и контактным блоком 4.

Защита устройства от пыли и влаги обеспечивается резиновым уплотнением на крышке, изготовленным из маслобензостойкой резины с соответствующей температурой эксплуатации, на которое рассчитано устройство.

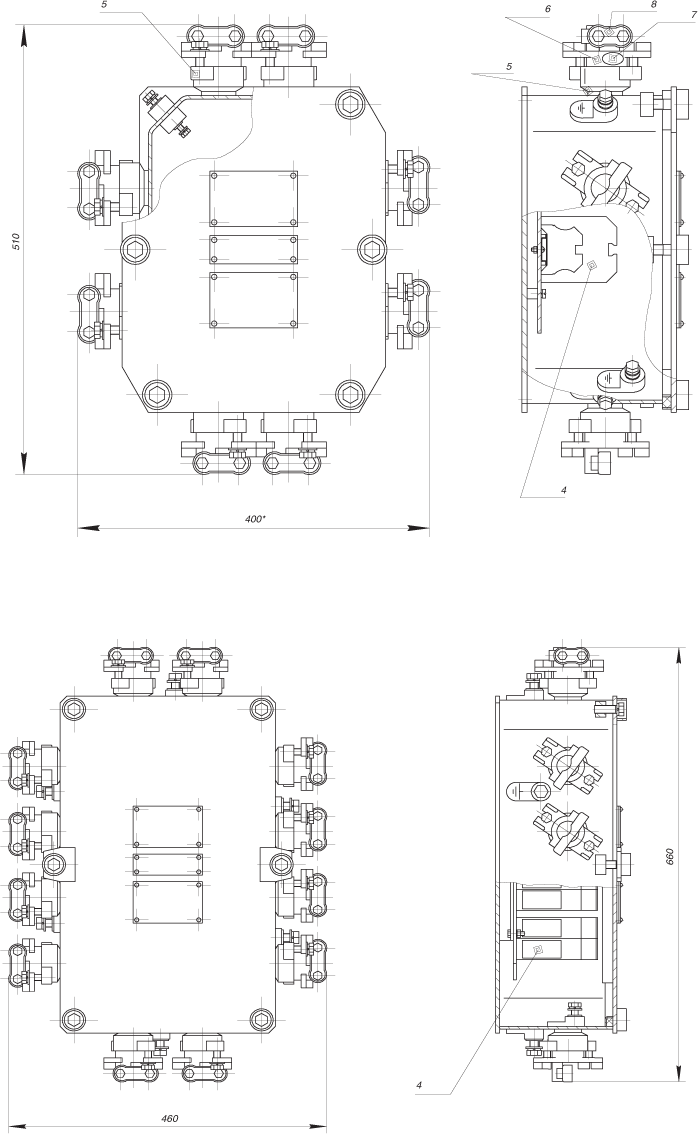

Кабельные вводы предназначены для подсоединения гибкого или бронированного кабеля и состоят из гнезда 5, приваренного к корпусу, муфты 6, уплотнительного кольца 7 и прижимной скобы 8 (см. рис. 3).

Защита жил и кабеля от выдергивания обеспечивается конструкцией кабельного ввода и применением скобы 8.

Уплотнение кабеля в кабельном вводе осуществляется с помощью уплотнительного кольца, прессованного из маслобензостойкой резины с соответствующей температурой эксплуатации, в котором прорезаны диаметральные надрезы.

Наружный диаметр вводимого кабеля должен быть на 1–1,5 мм меньше внутреннего диаметра уплотнительного кольца. Диаметр кольца устанавливается в соответствии с диаметром вводимого кабеля путем удаления лишних слоев резины. Характеристики устанавливаемых вводов приведены в таблице. Заземляющие жилы подводимых кабелей присоединяются к заземляющим зажимам, установленным рядом с кабельными вводами 3.

В устройствах до 300 А (типоисполнения 1...5) для соединения кабелей применяются контактные блоки, которые представляют собой панель с набором контактных винтовых зажимов (клемм) типа WDU для взрывоопасных сред фирмы «Weidmuller» (см. табл.).

Винтовой зажим представляет собой винтовую клетку и винт, выполненные из закаленной стали, что гарантирует большое усилие зажима. Винт и клетка прижимают провод к токонесущей шине и гарантируют надежное виброустойчивое соединение между проводником и токовой шиной. Преимуществом использования клемм типа WDU является большой диапазон сечений зажимаемых проводов, кроме того допускается в случае необходимости подключение двух проводников к одной клемме, но суммарный ток по двум проводникам не должен превышать номинального тока клеммы.

Применение соединительных мостиков позволяет расширить функциональные возможности устройств: обеспечить транзит и подсоединение дополнительных источников питания.

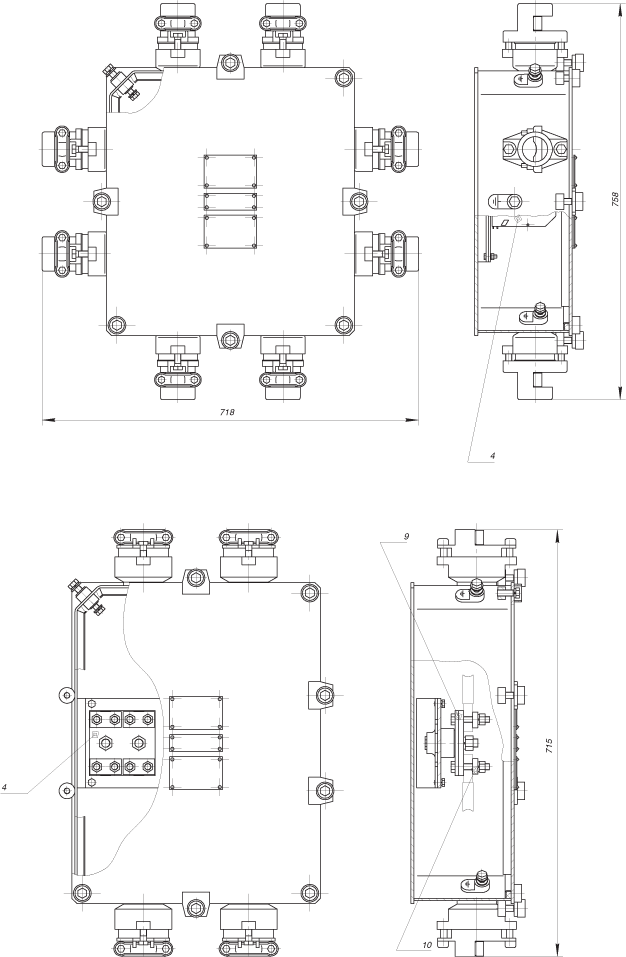

Для обеспечения протекания через устройство номинального тока 400 А (630 А) необходимо параллельное включение двух кабелей на номинальный ток 220 А (350 А) каждый. Для этого разработана конструкция устройства (типоисполнение 6) со специальным контактным блоком ДИГ.687225.019, который обеспечивает подключение одноименных жил от двух параллельно входящих (выходящих) кабелей на одну токопроводящую пластину 9 через отдельные зажимы. Таких токопроводящих пластин в контактном блоке три, они изолированы друг от друга и от корпуса устройства и рассчитаны на протекание по каждой из них номинального тока 400 А (630 А). Электрический контакт между жилой и токопроводящей пластиной обеспечивается прижатием ее к пластине болтами через нажимные планки 10.

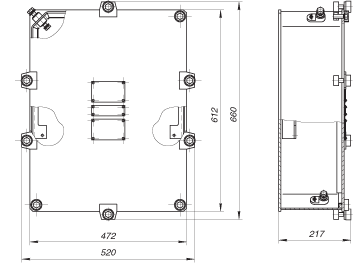

Общий вид устройства УСВН–6–630 показан на рисунках 4–6.

Помимо основных типоисполнений устройств УСВН, представленных в таблице, возможно изготовление других конструкций, например с нечетным количеством кабельных вводов. Также не исключается возможность изготовления устройства с кабельными вводами различного диаметра. В таких конструкциях контактные зажимы соединены по два соединительными мостиками, что позволяет расширить функциональные возможности устройств.

В устройствах отсутствуют искрящие элементы, все неизолированные токоведущие части помещены в оболочку, имеющую высокую степень механической прочности по ГОСТ 22782.0 (ГОСТ Р 51330.0) и степень защиты от внешних воздействий IP54 по ГОСТ 14254.

На крышке устройств обязательно располагаются таблички с указанием маркировки взрывозащиты и предупредительной надписью: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

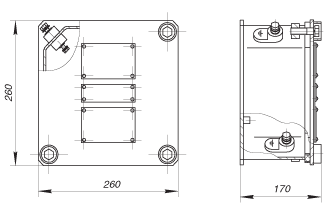

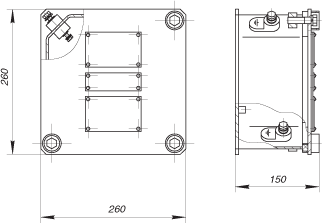

Технические характеристики

Типоисполнение	Номинальный ток, А	Напряжение сети, В	Габариты с учетом кабельных вводов, мм	Максимальное количество кабельных вводов, шт.				Тип контактных зажимов	Допустимое сечение жил кабеля, присоединяемых к контактным зажимам, мм2	Максимальное количество контактных зажимов, шт.
Типоисполнение	Номинальный ток, А	Напряжение сети, В	Габариты с учетом кабельных вводов, мм	ø20	ø32	ø40	ø63	Тип контактных зажимов		Максимальное количество контактных зажимов, шт.
УСВН–1–50 ХХ	50	380 400 440 600 660	446×446×150	8				WDU 10	10	16
УСВН–1–63 ХХ	63		400×400×150 446×446×150	8	8			WDU 16	16	12
УСВН–1–100 ХХ	100		400×400×150 446×446×150	8	8			WDU 35	35	8
УСВН–2–125 ХХ	125		400×400×170		8			WDU 70N	70	6
УСВН–2–160 ХХ	160		385×385×170			8		WDU 70N	70	6
УСВН–3–125 ХХ	125		510×400×190		8			WDU 70N	70	6
УСВН–3–160 ХХ	160		495×385×190			8		WDU 70N	70	8
УСВН–4–200 ХХ	200		660×460×196 640×440×196 715×515×196		12	7	6	WDU 70/95	95	8 4
УСВН–4–230 ХХ	230		660×460×196 640×440×196 715×515×196		12	12	6	WDU 120/150	120	8 4
УСВН–5–300 ХХ	300		758×718×206 715×675×206			8	8	WDU 240	185	8
УСВН–6–400 ХХ	400		715×440×216 715×675×216				4 8	Блок контактный (ДИГ.687225.019)	185	3
УСВН–6–630 ХХ	630		715×440×216 715×675×216				4 8	Блок контактный (ДИГ.687225.019)	185	3
