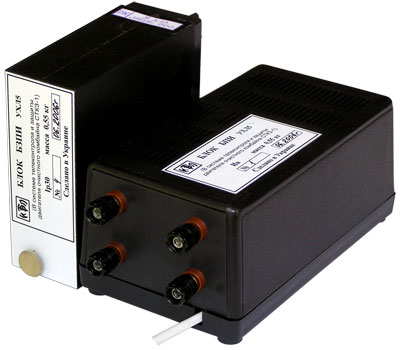

Система телеконтроля и защиты электродвигателя СТКЗ

Система телеконтроля и защиты электродвигателя (СТКЗ) предназначена для контроля рабочих параметров и защиты от перегрузок электродвигателей, работающих в распределительных сетях переменного тока напряжением до 1200 В угольных шахт, передачи данных по искробезопасным цепям выделенной пары линии связи (ЛС) диспетчеру на компьютер, регистрации и хранения данных с последующим просмотром и анализом.

Система телеконтроля может применяться во взрывоопасных зонах согласно ГОСТ 12.1.010-76 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных условиях.

Условия эксплуатации

Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

Степень защиты корпуса блока IР30.

Номинальный режим работы аппаратуры — продолжительный.

Аппаратура системы телеконтроля предназначена для работы в следующих условиях:

• температура окружающего воздуха от -10 до +65°С;
• относительная влажность окружающего воздуха 98±2% (с конденсацией влаги) при температуре +35°С;
• вибрационные нагрузки в местах установки блоков не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
• высота над уровнем моря не более 1000 м;
• рабочее положение в пространстве — изменение угла наклона в любую сторону относительно вертикальной оси не более 90°.

Технические характеристики

Номинальное напряжение защищаемой сети, В 380, 660, 1140

Номинальный ток защищаемого объекта, А 10-800

Частота сети, Гц 50, 60

Номинальное напряжение питания блоков, В

БПИ 220

БЗПИ 8 + 8

Диапазон изменения рабочего напряжения, от номинального от 85% до 110%

Количество защищаемых электродвигателей, шт. 1...4

Канал передачи данных (витая пара):

длина линии, км, не более 10

омическое сопротивление линии, Ом/км, не более 170

емкость линии, мкФ, не более 0,15

Разрядность АЦП 10

Шаг квантования, мс 0,3

Срок хранения информации ограничен объемом жесткого диска

Потребляемая мощность цепей, Вт 8

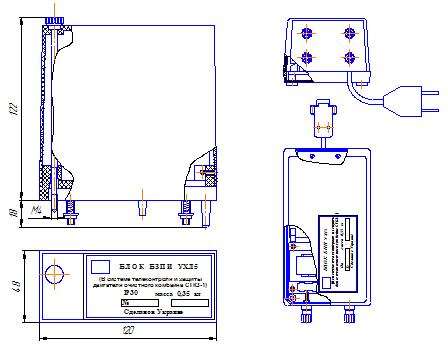

Габаритные размеры блоков, мм

БПИ 100х180х77

БЗПИ 125х123х51

Масса блоков, кг, не более

БПИ 0,55

БЗПИ 0,35
