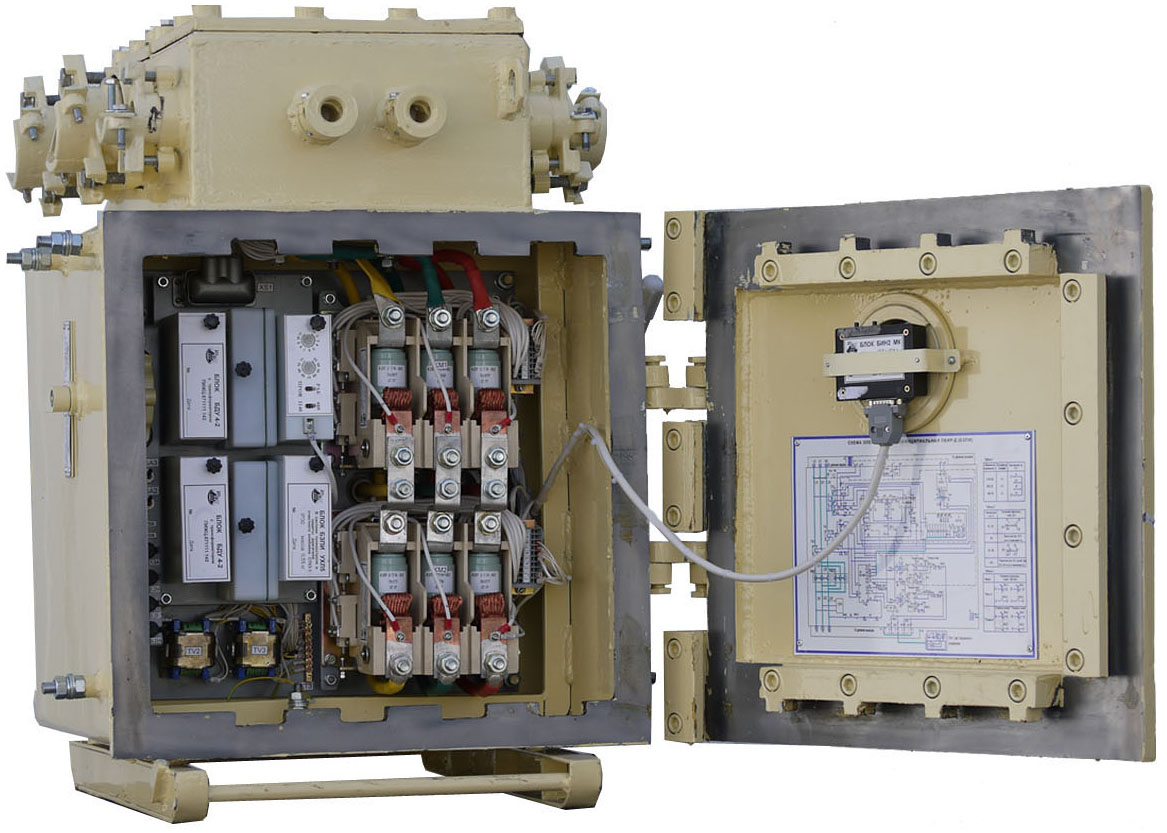

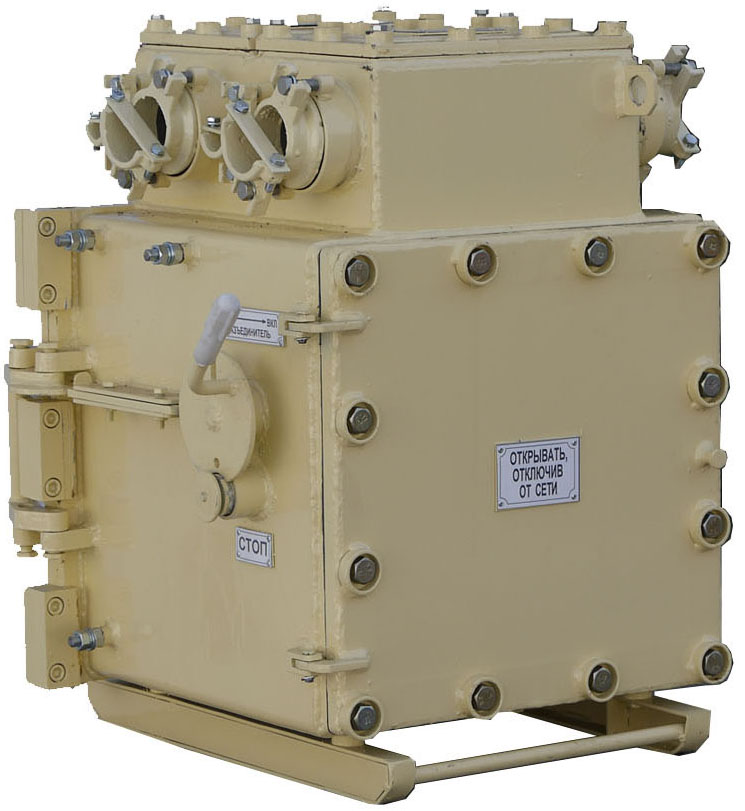

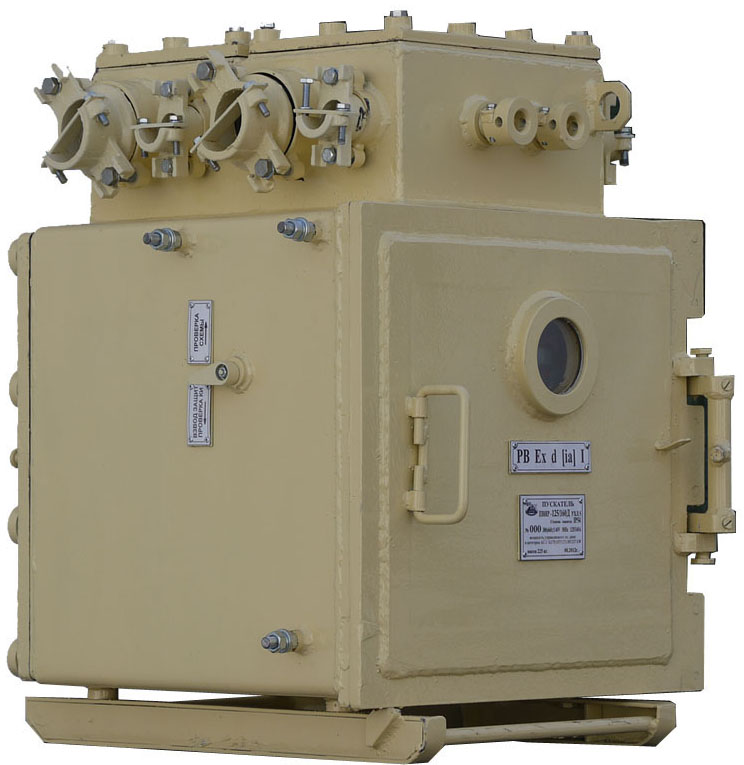

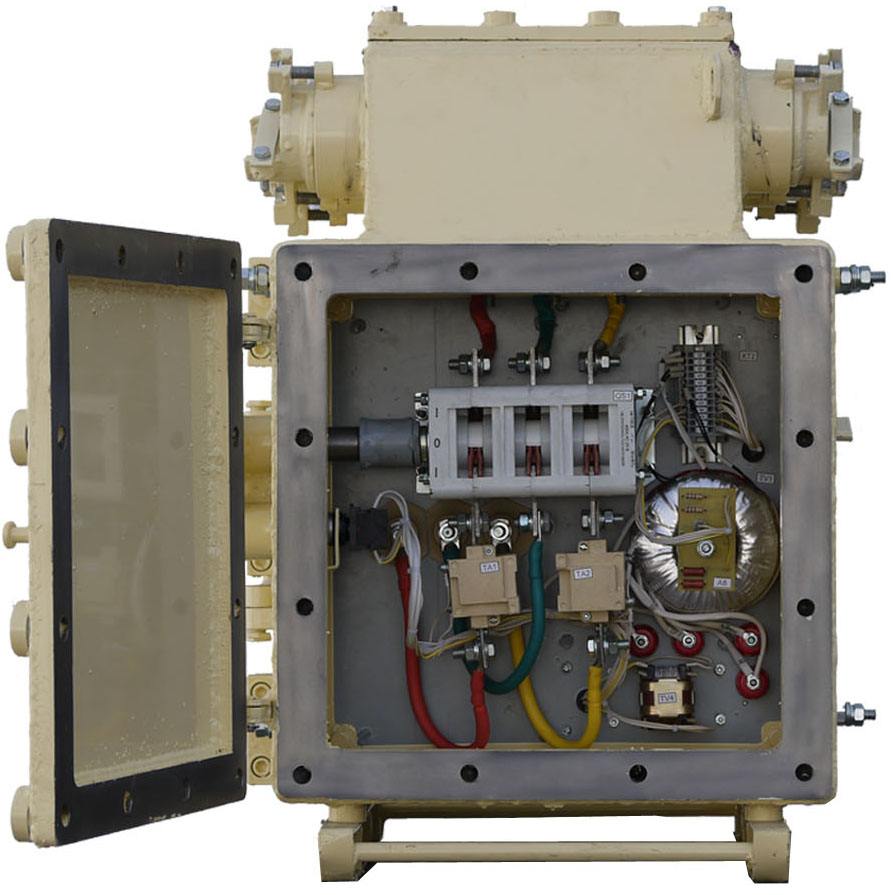

ПУСКАТЕЛЬ ВЗРЫВОЗАЩИЩЕННЫЙ ИСКРОБЕЗОПАСНЫЙ ПВИР-125/160 Д

Пускатель  ПВИР –  125/160 Д  климатического исполнения УXЛ5, предназначен для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от тока короткого замыкания и перегрузки в отходящих силовых цепях. Пускатель допускает подключение внешней нагрузки напряжением 36 В

Уровень и вид взрывозащиты: РВ Ex d [ia] I

Степень защиты: IP54.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение сети, В – 380/660/1140.

Номинальный ток, А –125/160

Частота сети, Гц – 50.

Номинальный режим работы – продолжительный.

Напряжение искробезопасной цепи управления, В – 18.

Предельная коммутационная способность и расчетная мощность управляемого электродвигателя при η·cosφ = 0,75, кВт, приведены в табл.1.

Контролируемое сопротивление заземляющего провода – 50 Ом.

Уставки максимальной токовой защиты, А:

– при токе  125 А                     – 250-875;

– при токе  160 А                     – 320-1120;

Потребляемая мощность цепей защиты и управления - не более 100 В·А.

Масса, кг, не более –225.
