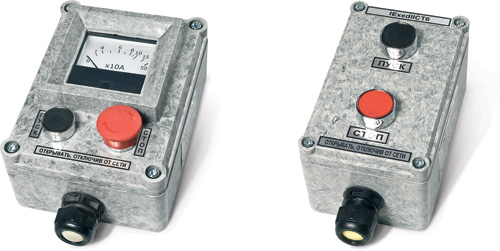

Посты управления взрывозащищенные типа ПУВ

Посты управления взрывозащищенные типа ПУВ

Посты управления взрывозащищенные типа ПУВ предназначены для дистанционного и местного управления электроприводами машин и механизмов в стационарных технологических установках, для сигнализации режимов работы этих механизмов, а также оперативного наблюдения за текущей нагрузкой подключенных токоприемников.

Посты выполнены с маркировкой взрывозащиты 1ЕхеdIIСТ6 по ГОСТ 12.2.020 (ГОСТ Р 51330.0) и предназначены для эксплуатации во взрывоопасных зонах предприятий химической, газовой и нефтяной промышленности согласно гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ), гл. 4 НПАОП 40.1–1.32–01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.



Структура условного обозначения

ПУВ–Х–ХХ ХХ

ПУВ    —    пост управления взрывозащищенный.

Х    —    габариты поста 1, 2, 3.

ХХ    —    номер стандартного модуля.

ХХ    —    климатическое исполнение У, УХЛ (ХЛ), ОМ, Т и категория размещения 1, 2, 3, 4, 5 по ГОСТ 15150.



При заказе постов неотъемлемой частью заказа явля­ется заполненный опросный лист, форма которого приведена в информлистке.



Посты управления взрывозащищенные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации



Высота над уровнем моря — не более 2000 м;

температура окружающего воздуха:

  • от – 40 до + 40 °С — для климатического исполнения У;
  • от – 60 до + 40 °С — для климатического исполнения УХЛ (ХЛ);
  • от – 40 до + 45 °С — для климатического исполнения ОМ;
  • от – 10 до + 50 °С — для климатического исполнения Т;

относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги;

вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1;

рабочее положение в пространстве — вертикальное, допускается отклонение от вертикальной оси до 15°.



Функции

Посты, в зависимости от типоисполнения, обеспечивают:

  • дистанционное и местное управление электроприводами машин и механизмов в стационарных технологических установках;
  • сигнализацию режимов работы этих меха­низмов;
  • оперативное наблюдение за текущей нагрузкой подключенных токоприемников.

Конструкция

Посты конструктивно представлены в виде одиночных типовых модулей с набором определенных функциональных элементов и могут быть выполнены в оболочках трех габаритов, указанных на рисунке 1.

При заказе пост выбирается согласно структуре условного обозначения, с обязательным заполнением опросного листа, где приведены типоисполнения модулей постов. Форма опросного листа приведена ниже.

По согласованию с заказчиком пост, отличающийся от приведенных в опросном листе, может быть выполнен индивидуально, согласно электрической схеме заказчика.

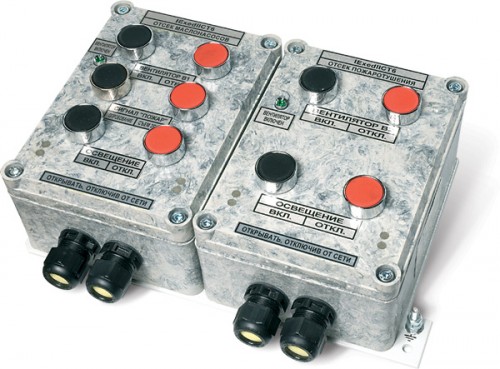

Посты могут набираться из отдельных модулей и монтироваться на одном основании. Оболочки модулей соединены между собой винтами через прокладки. Для проведения внутреннего монтажа в местах соединения оболочек имеются проходные отверстия. Типы, количество и размещение модулей в постах определяются заказчиком.

Посты представляют собой оболочки коробчатой формы, выполненные из прессматериала, обладающего высокой степенью механической прочности. Между корпусом и крышкой установлены резиновые уплотнения, которые обеспечивают повышенную защиту постов от внешних воздействий окружающей среды.

В оболочках постов могут быть установлены следующие функциональные элементы: кнопки «ПУСК», «СТОП», «СТОП» с фиксацией («АВАРИЙНЫЙ СТОП»); переключатели на два или три положения; светодиодные индикаторы режимов работы токоприемников; переменный резистор; наборные контактные зажимы для подключения проводов с медными или алюминиевыми жилами сечением до 2,5 мм2, а также кабельные вводы с маркировкой взрывозащиты EExe.

В качестве кнопок и переключателей в постах применяются блоки контактные взрывозащищенные типа БКВ или контактные элементы и переключатели управления фирмы «R. STAHL».

По требованию заказчика модули постов могут иметь наружный и внутренний зажимы заземления.

Для ввода кабеля в постах применяются кабельные вводы с условным диаметром от 5 до 25 мм.

На крышке поста обязательно располагаются таблички с указанием маркировки взрывозащиты и предупредительной надписью «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Оперативные надписи на табличках толкателей, рукояток переключателей, световых индикаторов выполняются по требованию заказчика.

Защита постов от пыли и влаги осуществляется прокладками, шнурами резиновыми и кольцами уплотнительными.

Посты управления относятся к взрывозащищенному электрооборудованию группы II с уровнем взрывозащиты «взрывозащищенное электрооборудование» и маркировкой взрывозащиты 1ExedIICT6.

Оболочка поста выполнена из материала, обладающего высокой степенью механической прочности с поверхностным электрическим сопротивлением не более 109 Ом и степенью защиты от внешних воздействий IР65 по ГОСТ 14254, ГОСТ 22782.0 (ГОСТ Р 51330.0).

В качестве светосигнальной аппаратуры применяются лампы сигнальные светодиодные с утопленным излучателем, рассчитанные на номинальное напряжение 24 V AC/DС и 24, 230 V АС со степенью защиты от внешних воздействий IP67.

Применяемый амперметр является безопасным в части воздействия термических и динамических нагрузок, так как имеет неподвижную катушку и питается током до 5 А через трансформатор тока, установленный за пределами взрывоопасной зоны.

Посты устойчивы к динамическому воздействию пыли и песка, содержащихся в атмосфере типа I или II, для климатического исполнения У, УХЛ (ХЛ) и типа III для климатического исполнения ОМ, Т по ГОСТ 15150.

Посты устойчивы к воздействию солнечного излучения.

Посты климатического исполнения ОМ устойчивы к воздействию соляного тумана.



Технические характеристики

Наименование параметра

Значение параметра

Номинальное напряжение переменного тока с частотой сети 50 или 60 Гц, В

380

Номинальное напряжение постоянного тока, В

220

Номинальный ток, А

6, 16

Степень защиты оболочки от внешних воздействий по ГОСТ 14254

IP65

Средний срок службы, лет

не менее 10



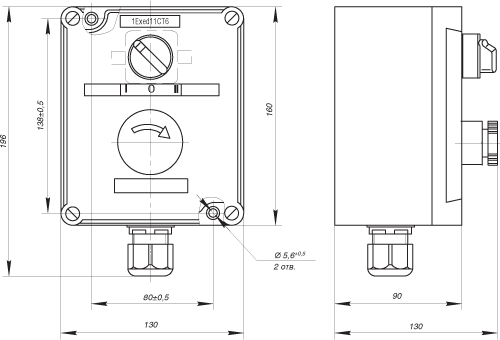

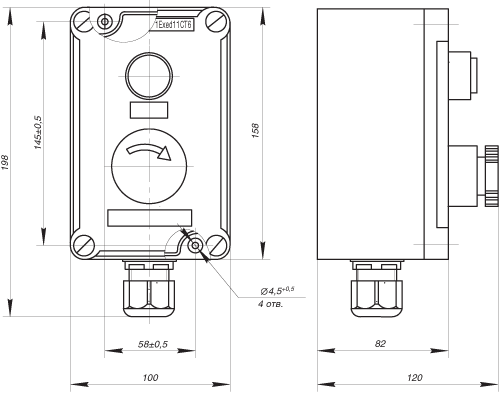

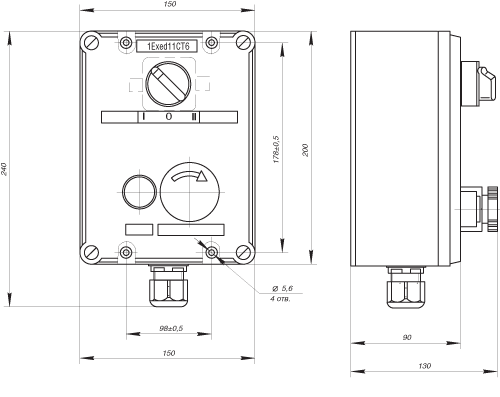

Общий вид, габаритные размеры (мм) и масса постов первого, второго и третьего габаритов (ПУВ–1, ПУВ–2, ПУВ–3)

Масса ПУВ-1 не более 1 кг

Масса ПУВ-2 не более 3 кг

Масса ПУВ-3 не более 3 кг
